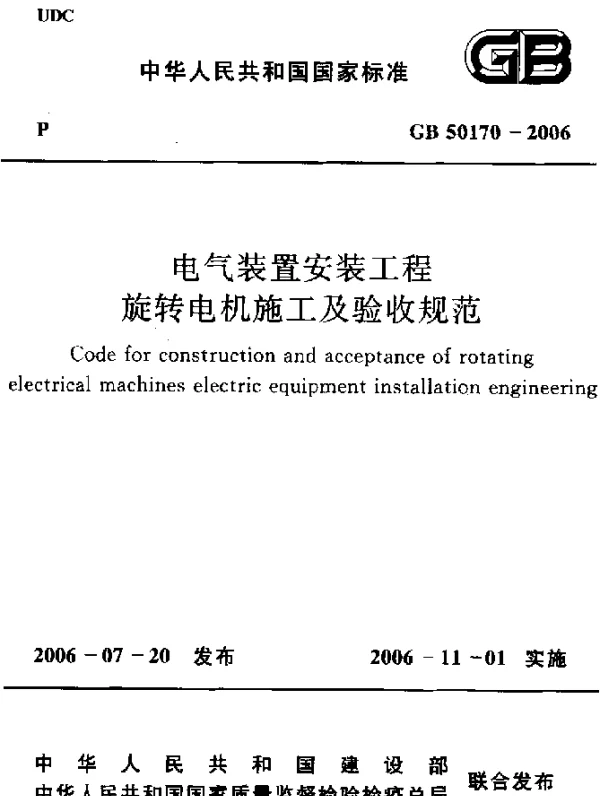

GB 50170-2006 电气装置安装工程旋转电机施工及验收规范

GB 50170-2006 电气装置安装工程旋转电机施工及验收规范常见问题解答

本FAQ旨在解答关于GB 50170-2006标准中涉及旋转电机施工及验收的关键问题，帮助用户更好地理解和应用该规范。

1. GB 50170-2006标准适用于哪些类型的旋转电机？

GB 50170-2006标准适用于额定电压为10kV及以下的交流旋转电机（如电动机、发电机）的施工及验收。此外，也包括同步电机、异步电机等类型。但不适用于特殊用途电机或非标准设计的电机。

2. 在旋转电机安装前，需要进行哪些准备工作？

在安装前，必须完成以下准备工作：

• 检查电机及其附件是否符合设计要求。
• 确认安装场地满足设备运输、吊装和安装条件。
• 准备必要的工器具和材料，如绝缘测试仪、扭矩扳手等。
• 对施工人员进行技术交底，明确施工流程和安全措施。

3. 如何判断旋转电机的安装质量是否合格？

安装质量的判断依据主要包括以下几点：

• 电机的安装位置和方向是否符合设计图纸。
• 电机的固定装置是否牢固，螺栓紧固力矩是否达到规范要求。
• 电机与基础之间的减震装置是否正确安装。
• 电机的接线是否正确，绝缘电阻值是否满足规定要求。

4. 旋转电机的试运行有哪些具体要求？

试运行的具体要求如下：

• 空载试运行时间一般不少于2小时，观察电机运转是否平稳。
• 检查电机的振动、温度和噪声是否在正常范围内。
• 记录启动电流、运行电流和电压，确保其符合设计参数。
• 检查电机的接地系统是否可靠。

5. 如果电机安装后发现振动超标，应该如何处理？

振动超标的可能原因包括：

• 电机与负载的同心度未调整好。
• 地脚螺栓松动或基础不平整。
• 电机内部机械故障。

处理方法包括重新校准同心度、紧固螺栓并检查基础水平，必要时联系专业维修人员进行进一步检查。

6. GB 50170-2006标准中对电机绝缘电阻的要求是什么？

根据GB 50170-2006标准，电机的绝缘电阻值应符合以下要求：

• 新安装的电机，绝缘电阻值不得低于每千伏工作电压1兆欧。
• 运行中的电机，绝缘电阻值不得低于0.5兆欧。

如果绝缘电阻值不符合要求，则需查明原因并采取相应措施。

7. 旋转电机的验收标准有哪些关键点？

验收标准的关键点包括：

• 所有安装项目均需符合设计图纸和技术规范。
• 电机的各项性能指标（如效率、温升、振动等）需通过测试验证。
• 安装记录和测试报告需完整、准确。
• 验收过程中发现的问题需及时整改并复验。

8. 如何避免旋转电机在安装过程中出现过热现象？

防止电机过热的方法包括：

• 确保电机通风良好，散热通道畅通无阻。
• 控制电机的负载不超过额定值。
• 定期检查电机的冷却系统，清理灰尘和杂物。
• 避免长时间连续运行，适当安排停机时间。

9. GB 50170-2006标准中对电机接地系统有何要求？

标准要求电机的接地系统必须可靠，具体要求如下：

• 接地导体的截面积应符合规范要求。
• 接地电阻值不得超过4欧姆。
• 接地连接处应涂防腐剂，确保长期稳定。
• 接地系统应独立设置，避免与其他设备共用。

10. 如果在施工中遇到标准未明确规定的情况，应该如何处理？

对于标准未明确规定的情况，建议采取以下步骤：

• 参考相关行业标准或国际标准。
• 咨询设计单位或设备供应商的意见。
• 制定临时方案并经专家评审后实施。
• 记录处理过程和结果，作为后续参考。

在任何情况下，都应确保施工质量和安全性。
