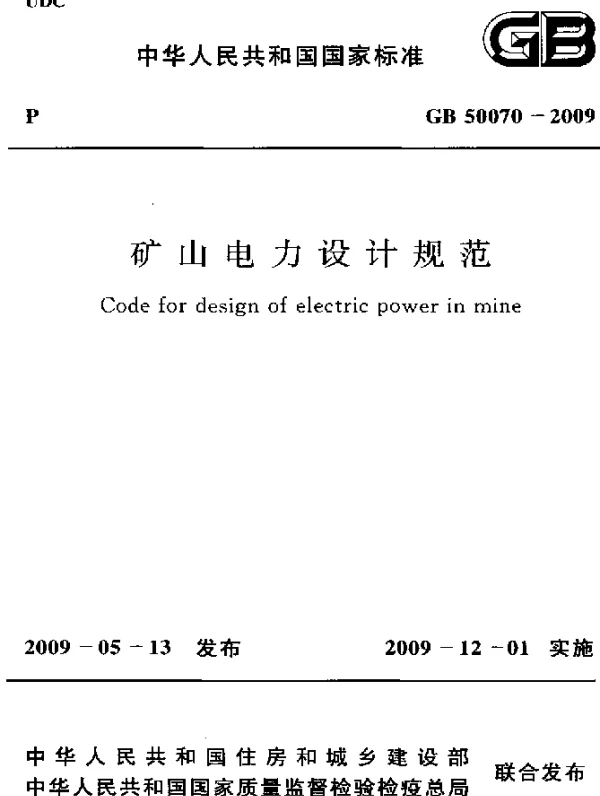

GB 50070-2009 矿山电力设计规范

GB 50070-2009 矿山电力设计规范常见问题解答

GB 50070-2009 是矿山电力设计的重要标准，以下是关于该规范的常见问题及解答。

1. GB 50070-2009 的适用范围是什么？

GB 50070-2009 主要适用于矿山工程的电力设计，包括煤矿、金属矿及非金属矿等各类矿山的电力系统设计。该规范涵盖了矿山供电系统的规划、设备选型、线路布置等方面的技术要求。

2. 矿山电力设计中，为什么需要特别关注防爆设计？

矿山环境通常存在易燃易爆气体或粉尘，因此电力设备的防爆性能至关重要。GB 50070-2009明确规定，在有爆炸危险的区域，必须采用符合防爆标准的电气设备，并采取相应的防护措施，以避免因电火花引发事故。

3. 矿山电力负荷如何分级？

根据 GB 50070-2009，矿山电力负荷分为一级负荷、二级负荷和三级负荷：

• 一级负荷：中断供电将导致人员伤亡或重大经济损失。
• 二级负荷：中断供电将造成较大经济损失或生产中断。
• 三级负荷：一般用电负荷。

矿山的关键设备（如通风系统）通常被划为一级负荷。

4. 矿山电力设计中，接地系统有哪些特殊要求？

矿山电力设计中，接地系统需满足以下要求：

• 接地电阻必须符合规范要求，通常不大于4欧姆。
• 必须设置独立的防雷接地系统，并与电气系统接地网分开布置。
• 在易燃易爆环境中，接地装置需具备防静电功能。

这些要求旨在保障矿山工作人员的安全并防止火灾或爆炸。

5. 矿山电力设计中，电缆的选择需要注意哪些事项？

电缆选择需考虑以下因素：

• 电缆的额定电压应高于矿山电网的工作电压。
• 在易燃易爆区域，必须选用阻燃或耐火电缆。
• 电缆的载流量应满足矿山负荷需求，并留有一定裕度。
• 电缆敷设路径需避开高温、腐蚀性物质或机械损伤区域。

此外，电缆的防爆性能也需符合相关标准。

6. 矿山电力设计中，备用电源如何配置？

根据 GB 50070-2009，矿山应配置可靠的备用电源系统，具体要求如下：

• 一级负荷必须由双回路供电，其中一个回路作为备用电源。
• 备用电源容量应满足矿山关键设备的运行需求。
• 备用电源可采用柴油发电机或UPS（不间断电源）。

备用电源的设计目的是确保矿山在主电源故障时仍能正常运行。

7. 如何理解矿山电力设计中的短路保护要求？

短路保护是矿山电力系统安全运行的重要环节。根据 GB 50070-2009，短路保护需满足以下要求：

• 短路保护装置的动作时间应尽量短，以减少故障影响。
• 保护装置的整定值需根据实际负荷计算确定。
• 短路保护应与过载保护配合使用，形成完整的保护体系。

短路保护的设计目的是快速切除故障，防止事故扩大。

8. 矿山电力设计中，照明系统有哪些特殊要求？

矿山照明系统需满足以下特殊要求：

• 照明灯具应具有防潮、防尘、防腐蚀性能。
• 在易燃易爆区域，照明灯具需采用防爆型。
• 井下照明电压不得超过安全电压（通常为36V或更低）。
• 照明线路应独立设置，避免与其他线路混用。

这些要求旨在确保照明系统在矿山复杂环境中稳定可靠运行。
