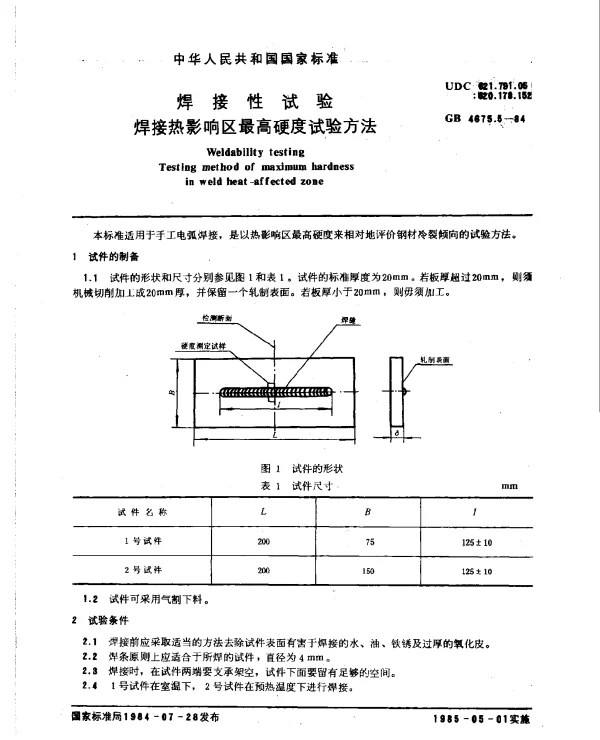

GB 4675.5-1984 焊接性试验 焊接热影响区最高硬度试验方法

摘要

本文旨在探讨国家标准 GB 4675.5-1984 中关于焊接性试验中焊接热影响区最高硬度试验方法的技术细节与应用价值。通过对标准内容的深入分析，结合实际案例，本文揭示了该方法在评估材料焊接性能中的重要性和局限性。

引言

焊接是现代工业中不可或缺的加工技术之一，而焊接质量直接关系到结构的安全性和可靠性。为了确保焊接过程的稳定性，需要对材料的焊接性进行科学评估。GB 4675.5-1984 提供了一种通过测量焊接热影响区最高硬度来评价材料焊接性的方法，为工程实践提供了重要的技术支持。

焊接热影响区最高硬度试验方法概述

根据 GB 4675.5-1984 的规定，焊接热影响区最高硬度试验方法主要基于以下步骤：

• 准备试样并完成焊接操作。
• 对焊接区域进行金相处理，以暴露热影响区。
• 使用硬度计测量热影响区内不同位置的硬度值。
• 记录并分析最高硬度值，以此判断材料的焊接性能。

技术原理与优势

该方法的核心在于通过硬度测试反映材料在焊接过程中微观组织的变化。焊接热影响区的硬度变化能够间接表明材料的淬硬倾向和裂纹敏感性。这种方法具有以下优势：

• 直观性强：硬度值可以直接反映材料的微观组织特性。
• 适用范围广：适用于多种金属材料的焊接性评估。
• 操作简便：无需复杂的设备即可完成测试。

实际应用与挑战

尽管该方法具有诸多优点，但在实际应用中也面临一些挑战：

• 测量结果可能受到操作人员技能的影响。
• 对于某些高强度或特殊合金材料，硬度测试可能无法全面反映其焊接性能。
• 需要结合其他检测手段（如金相分析）以获得更准确的结果。

结论

GB 4675.5-1984 中规定的焊接热影响区最高硬度试验方法是一种简单、实用的焊接性评估工具。然而，在具体应用时需注意其局限性，并结合其他检测手段进行全面分析。未来的研究可以进一步优化测试流程，提高检测精度，从而更好地服务于工业生产。
