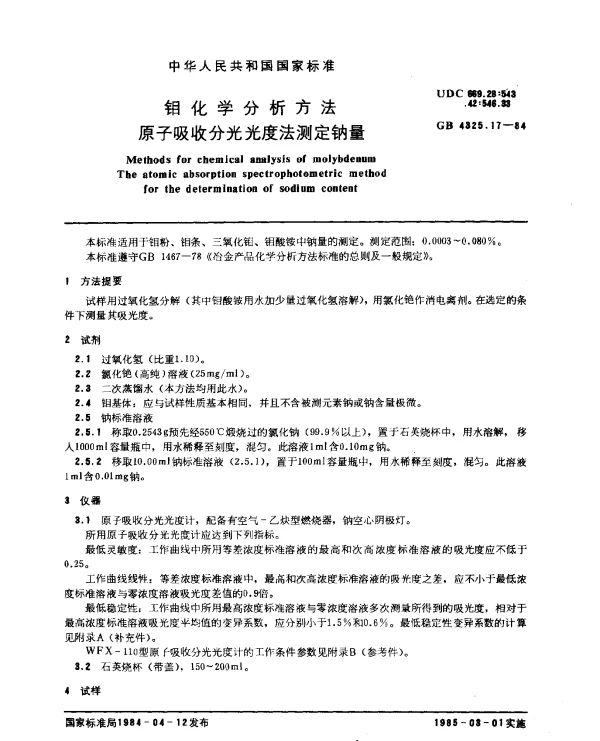

GB 4325.17-1984 钼化学分析方法 原子吸收分光光度法测定钠量

GB 4325.17-1984 钼化学分析方法 原子吸收分光光度法测定钠量

以下是关于GB 4325.17-1984标准中使用原子吸收分光光度法测定钼中钠含量的常见问题解答。

1. 什么是GB 4325.17-1984标准？

答：GB 4325.17-1984是中国国家标准，规定了通过原子吸收分光光度法测定钼中钠含量的具体方法。该标准适用于工业生产中对钼及其合金材料中钠元素含量的精确检测。

2. 为什么需要测定钼中的钠含量？

答：钠在钼及其合金中可能作为杂质存在，其含量过高会影响材料的性能（如高温强度和耐腐蚀性）。因此，准确测定钠含量对于控制产品质量至关重要。

3. 原子吸收分光光度法的基本原理是什么？

答：原子吸收分光光度法的基本原理是利用特定波长的光被样品中待测元素的原子蒸气吸收的特性来定量分析。当光源发射的光通过样品蒸气时，钠原子会吸收特定波长的光，通过测量吸光度可以计算出钠的浓度。

4. 实验中如何制备样品溶液？

答：样品溶液的制备步骤如下：

• 称取一定量的钼样品，加入适量的酸（如盐酸或硝酸）进行溶解。
• 将溶解后的溶液过滤并稀释至刻度线。
• 确保溶液均匀后即可用于原子吸收光谱仪的检测。

5. 测定过程中需要注意哪些事项？

答：在测定过程中需要注意以下几点：

• 确保仪器的波长设置正确（钠的特征波长为589.0 nm）。
• 使用空白溶液校准仪器以消除背景干扰。
• 避免样品溶液受到污染，尤其是钠离子的引入。

6. 如何验证实验结果的准确性？

答：可以通过以下方式验证结果的准确性：

• 使用已知浓度的标准溶液进行平行测定，比较实验值与标准值。
• 采用其他方法（如离子选择电极法）进行对比实验。

7. 如果测定结果超出预期范围怎么办？

答：如果测定结果超出预期范围，建议采取以下措施：

• 检查实验操作是否规范，包括样品制备和仪器校准。
• 重新采集样品并重复实验。
• 必要时联系专业机构进行复核。

8. GB 4325.17-1984标准是否适用于所有类型的钼样品？

答：该标准适用于大多数钼及钼合金样品，但对于某些特殊样品（如含有强干扰元素的样品），可能需要额外的前处理步骤或使用其他方法进行补充验证。
