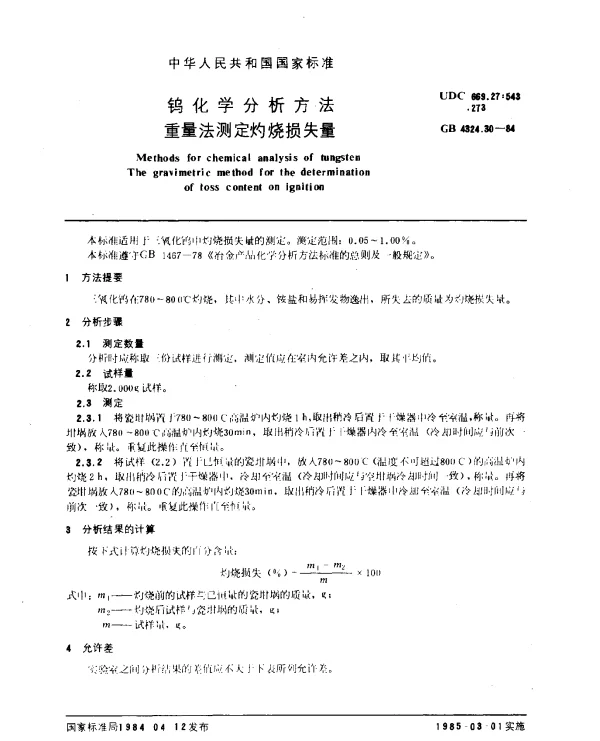

GB 4324.30-1984 钨化学分析方法 重量法测定灼烧损失量

常见问题解答（FAQ）

问题1：什么是GB 4324.30-1984标准？

GB 4324.30-1984是中国国家标准，规定了通过重量法测定钨及其化合物中灼烧损失量的具体方法。该标准适用于工业生产中对钨材料的质量控制。

问题2：重量法测定灼烧损失量的基本原理是什么？

重量法测定灼烧损失量的基本原理是通过将样品在高温下灼烧，使其中的挥发性成分完全逸出，然后通过称量样品灼烧前后的质量差来计算灼烧损失量。

问题3：灼烧损失量包括哪些成分？

灼烧损失量通常包括样品中的水分、挥发性有机物、吸附气体等挥发性成分。具体成分需根据样品类型进行判断。

问题4：如何选择合适的灼烧温度？

• 一般情况下，钨及其化合物的灼烧温度为800℃至1000℃。
• 具体温度需参考样品性质和相关实验条件，以确保挥发性成分完全逸出而不影响样品结构。

问题5：重量法测定灼烧损失量的关键步骤有哪些？

1. 准确称量样品的质量。
2. 将样品置于高温炉中进行灼烧。
3. 冷却后再次称量样品质量。
4. 计算灼烧损失量并记录结果。

问题6：如何减少测量误差？

• 确保样品均匀混合，避免局部成分差异。
• 使用高精度天平进行称量。
• 控制灼烧时间和温度的一致性。
• 避免外界环境因素（如湿度）对称量的影响。

问题7：GB 4324.30-1984标准是否适用于所有类型的钨材料？

该标准主要适用于钨及其化合物的灼烧损失量测定，但具体适用范围需根据样品特性确认。对于某些特殊材料，可能需要调整测试条件或采用其他方法。

问题8：如果灼烧过程中发现样品颜色发生变化，该如何处理？

样品颜色变化可能表明发生了化学反应或分解。此时应停止实验，重新评估测试条件，必要时可咨询专业人员。

问题9：如何验证测试结果的准确性？

• 使用已知标准样品进行对照实验。
• 多次重复测试取平均值。
• 与同行业公认的测试方法对比。

问题10：GB 4324.30-1984标准是否有更新版本？

截至最新信息，GB 4324.30-1984仍为中国钨化学分析领域的权威标准之一。如有更新版本发布，建议及时查阅官方发布渠道。
