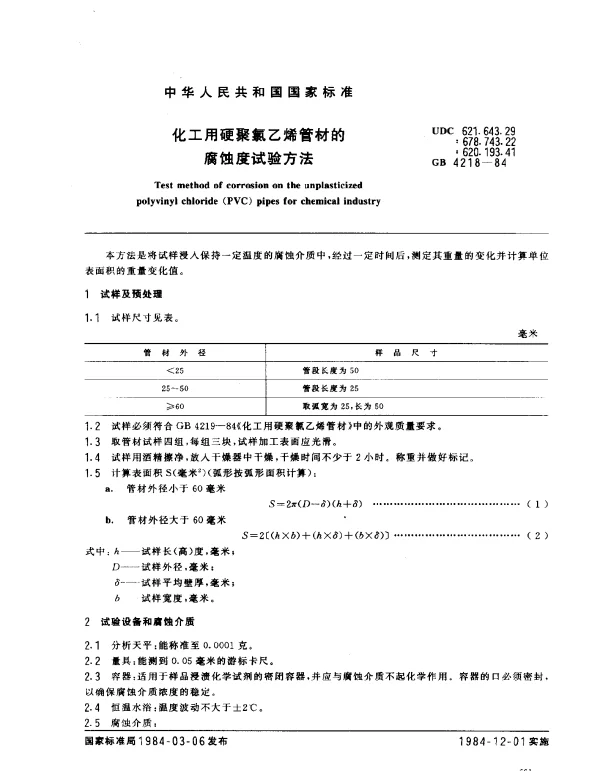

GB 4218-1984 化工用硬聚氯乙烯管材的腐蚀度试验方法

GB 4218-1984 化工用硬聚氯乙烯管材的腐蚀度试验方法

GB 4218-1984 是一项重要的国家标准，用于规范化工行业中硬聚氯乙烯（PVC-U）管材的腐蚀度试验方法。这项标准对于确保管材在特定环境中的耐久性和可靠性具有重要意义。

本文将从标准背景、试验原理、具体步骤以及结果分析四个方面对 GB 4218-1984 进行详细探讨，并结合实际应用提出改进建议。

一、标准背景

随着化工行业的快速发展，硬聚氯乙烯管材因其优异的机械性能和化学稳定性被广泛应用于工业管道系统中。然而，在某些强腐蚀性环境中，管材可能会因长期接触酸碱介质而发生性能劣化。因此，制定一套科学合理的腐蚀度试验方法显得尤为重要。

• GB 4218-1984 的出台填补了国内相关领域的空白。
• 该标准借鉴了国际先进的检测技术，同时结合我国实际情况进行了优化。

二、试验原理

腐蚀度试验的核心在于通过模拟实际工作条件来评估硬聚氯乙烯管材在特定环境下的抗腐蚀能力。具体而言，试验采用化学浸泡法，将试样置于不同浓度的酸碱溶液中，观察其质量变化与外观形变情况。

这一方法基于以下假设：材料的质量损失或表面损伤程度可以反映其耐腐蚀性能的好坏。

三、试验步骤

以下是按照 GB 4218-1984 标准进行腐蚀度试验的具体操作流程：

• 准备试样：选取符合规格要求的硬聚氯乙烯管材，并切割成规定尺寸。
• 称重记录：使用高精度电子天平测量试样的初始质量。
• 浸泡处理：将试样放入装有指定浓度酸碱溶液的容器中，控制温度为 (23±2)°C，浸泡时间为 72 小时。
• 清洗干燥：取出试样后用蒸馏水冲洗干净，自然晾干。
• 二次称重：再次称量试样质量并计算质量损失率。
• 外观检查：目视检查试样表面是否出现裂纹、鼓泡等异常现象。

四、结果分析与改进建议

通过对实验数据的整理分析发现，硬聚氯乙烯管材在低浓度酸碱溶液中的表现较为稳定，但在高浓度环境下存在明显的质量损失和表面损伤。这表明当前标准能够有效识别材料的薄弱环节。

然而，我们也注意到部分试验条件设置较为保守，未能全面覆盖极端工况。为此，建议在未来修订版中增加以下内容：

• 扩展测试范围：引入更高浓度的腐蚀介质及更长的浸泡时间。
• 引入动态监测：利用现代传感技术实时记录试样状态变化。
• 完善评价体系：结合微观结构分析，建立更加完善的腐蚀度评判指标。

综上所述，GB 4218-1984 作为一项基础性的国家标准，在保障化工用硬聚氯乙烯管材质量方面发挥了重要作用。但面对日益复杂的工业需求，我们仍需不断探索和完善相关试验方法。
