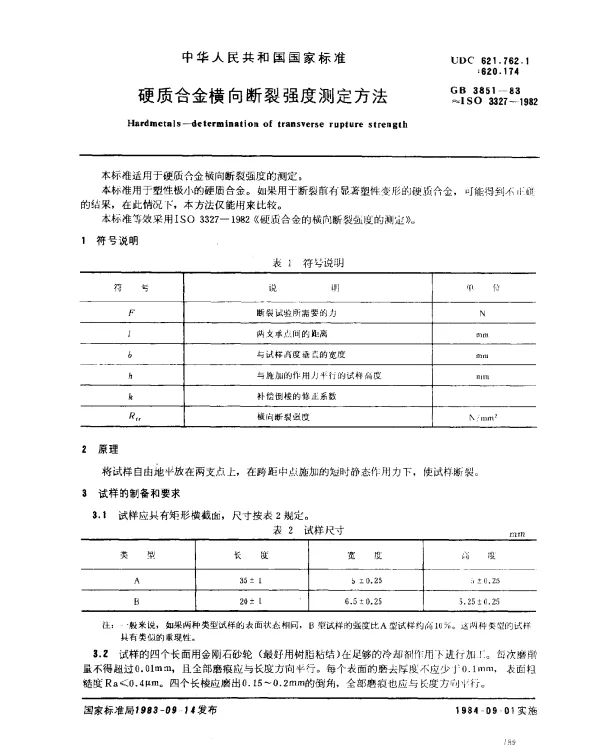

GB 3851-1983 硬质合金横向断裂强度测定方法

GB 3851-1983 硬质合金横向断裂强度测定方法

硬质合金因其高硬度、高强度和优异的耐磨性，在工业领域得到了广泛应用。然而，为了确保其性能稳定可靠，对硬质合金材料的力学性能进行科学检测显得尤为重要。其中，横向断裂强度是衡量硬质合金抗裂性能的重要指标之一。为此，中国国家标准《GB 3851-1983 硬质合金横向断裂强度测定方法》应运而生，为硬质合金的质量控制提供了标准化的检测依据。

横向断裂强度的定义与意义

横向断裂强度是指硬质合金试样在受到弯曲载荷作用时，沿横截面发生断裂的最大应力值。这一参数直接反映了硬质合金抵抗裂纹扩展的能力，对于评估材料的可靠性具有重要意义。强断裂强度不仅能够保证硬质合金在切削加工中的稳定性，还能提升其在矿山开采、地质钻探等恶劣工况下的使用寿命。

测定方法详解

根据GB 3851-1983标准，横向断裂强度的测定需要遵循以下步骤：

• 试样制备：选取尺寸为4×4×40 mm的标准矩形试样，表面需经过精细抛光处理以减少表面缺陷对测试结果的影响。
• 加载方式：将试样放置于三点弯曲试验机上，加载速度控制在（0.5～2）mm/min范围内。
• 数据计算：通过公式σ = 3FL/(2bd²)计算断裂强度，其中F为最大载荷，L为支座间距离，b和d分别为试样的宽度和厚度。

实际应用与案例分析

以某硬质合金生产企业为例，该公司在采用GB 3851-1983标准进行质量检测后，发现部分批次产品的横向断裂强度低于预期值。经过深入分析，发现是由于原料粉末粒度分布不均导致的微观结构缺陷。随后，企业优化了生产工艺，调整了烧结参数，最终使产品断裂强度提升了约15%。这一改进不仅提高了产品的市场竞争力，还显著降低了用户的维护成本。

总结

GB 3851-1983标准作为硬质合金行业的重要技术规范，为材料性能评价提供了科学依据。通过严格遵循该标准，企业可以有效控制产品质量，满足不同应用场景的需求。未来，随着新材料和新技术的发展，硬质合金的横向断裂强度测定方法也将不断优化，助力工业制造迈向更高水平。
