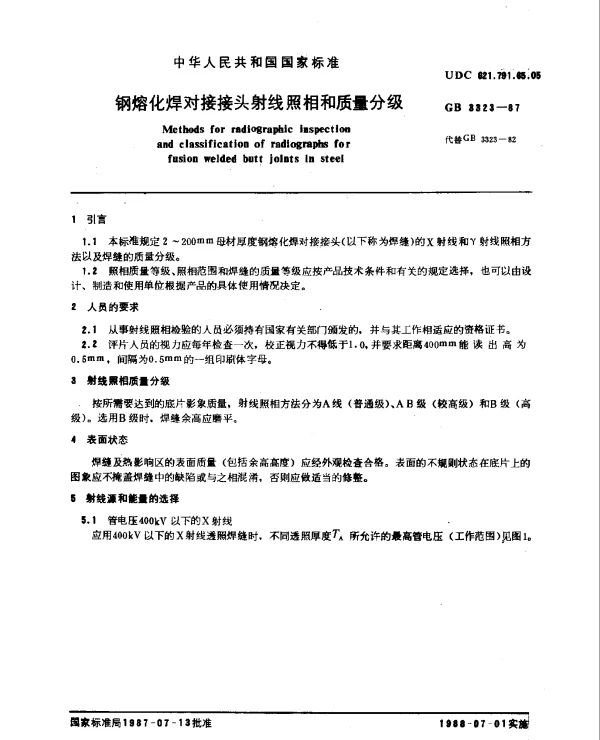

GB 3323-1987 钢熔化焊对接接头射线照相和质量分级

GB 3323-1987标准概述

GB 3323-1987是中国国家标准，全称《钢熔化焊对接接头射线照相和质量分级》。这一标准主要用于规范钢制焊接结构件的质量检测方法，特别是通过射线照相技术对焊接接头进行无损检测，并依据检测结果对焊接质量进行分级。该标准不仅为工业生产提供了技术指导，还确保了焊接产品的安全性和可靠性。

射线照相技术的应用

射线照相是一种重要的无损检测技术，广泛应用于焊接质量评估。其原理是利用X射线或γ射线穿透材料时，不同缺陷会对射线强度产生不同程度的衰减，从而形成影像。通过分析影像，可以识别焊接中的裂纹、气孔、夹渣等缺陷。射线照相的优势在于能够提供直观的图像信息，帮助技术人员准确判断缺陷类型和位置。

• 设备要求：射线照相需要专业的X射线机或γ射线源，以及配套的胶片或数字化成像系统。
• 操作流程：包括准备试件、设置参数、曝光、显影和分析等步骤。

焊接质量分级标准

根据GB 3323-1987，焊接质量被分为四个等级，从一级到四级，其中一级为最高质量，四级为最低质量。每个等级对应不同的缺陷允许范围和验收准则。例如，一级焊缝不允许存在任何裂纹和未熔合缺陷，而四级焊缝则允许存在一定数量的小型气孔。

• 一级焊缝适用于关键承压部件。
• 二级焊缝常见于一般压力容器。
• 三级焊缝适用于次要受力构件。
• 四级焊缝通常用于非承重结构。

实际应用案例

以某石化企业为例，其在建设大型储罐时采用了GB 3323-1987标准进行焊接质量检测。通过射线照相技术，技术人员发现部分焊缝存在微小裂纹，按照标准判定为三级焊缝。企业及时采取补救措施，重新焊接并复检合格后投入使用，避免了潜在的安全隐患。

据统计，自实施该标准以来，我国焊接行业的整体质量水平显著提升，事故率大幅下降。例如，在某核电站建设项目中，所有焊接部位均达到一级标准，保障了设施长期稳定运行。

总结

GB 3323-1987标准为焊接质量控制提供了科学依据，其射线照相技术和分级体系在工业领域具有重要意义。未来，随着检测技术的进步，该标准仍有进一步优化的空间，但其核心理念将继续指导焊接行业的健康发展。
