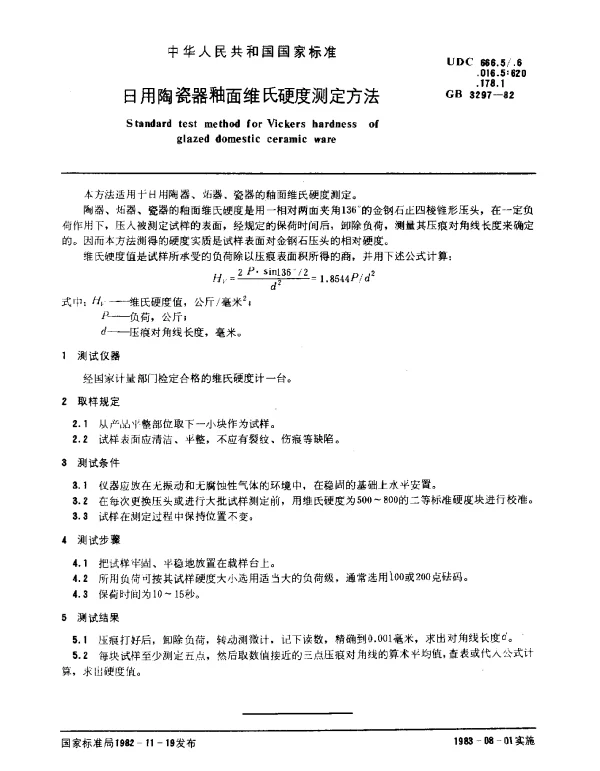

GB 3297-1982 日用陶瓷器釉面维氏硬度测定方法

GB 3297-1982 日用陶瓷器釉面维氏硬度测定方法常见问题解答

什么是GB 3297-1982标准？

GB 3297-1982是中国国家标准化管理委员会发布的关于日用陶瓷器釉面维氏硬度测定方法的标准。该标准规定了通过维氏硬度计测量日用陶瓷器釉面硬度的具体步骤和技术要求，为产品质量控制提供了科学依据。

为什么需要测定日用陶瓷器釉面的维氏硬度？

测定日用陶瓷器釉面的维氏硬度是为了评估其耐磨性、抗划伤性和使用寿命。釉面硬度直接影响产品的耐用性和外观质量，因此是产品质量检测的重要指标之一。

维氏硬度测试的基本原理是什么？

维氏硬度测试的基本原理是利用一个具有特定形状的金刚石压头，在一定载荷下压入试样表面，形成压痕。通过测量压痕对角线长度并结合载荷计算出硬度值。这种方法能够精确反映材料的硬度特性。

如何正确选择维氏硬度计进行测试？

• 选择符合GB 3297-1982标准的维氏硬度计，确保设备精度满足要求。
• 根据被测样品的尺寸和硬度范围，调整合适的试验力和压头类型。
• 确保仪器校准合格并在有效期内使用。

在测试过程中需要注意哪些事项？

• 样品表面需清洁平整，避免油污或杂质影响测试结果。
• 施加试验力时要平稳均匀，避免冲击或振动。
• 测试点应避开釉面缺陷区域，确保数据代表性。
• 每次测试后记录压痕尺寸和试验条件，便于数据分析。

测试结果是否需要进行修正？

是的。由于陶瓷釉面可能存在微观结构差异，测试结果可能需要根据标准中的修正公式进行适当调整，以获得更准确的硬度值。

GB 3297-1982与国际标准有何区别？

GB 3297-1982主要针对中国日用陶瓷行业的需求制定，而国际上常用的维氏硬度测试标准（如ISO 6507）则适用于更广泛的材料领域。两者在测试原理上一致，但在具体操作细节和适用范围上存在一定差异。

如何判断测试结果是否合格？

测试结果是否合格取决于产品设计标准或客户要求。通常，合格与否会参考相关行业标准或合同约定的最低硬度值。如果测试值低于标准，则需分析原因并改进生产工艺。

GB 3297-1982是否仍然适用？

虽然GB 3297-1982发布较早，但其基本原理和方法仍具有指导意义。然而，随着技术进步和新标准的出台，建议参考最新版本或相关替代标准进行测试。
