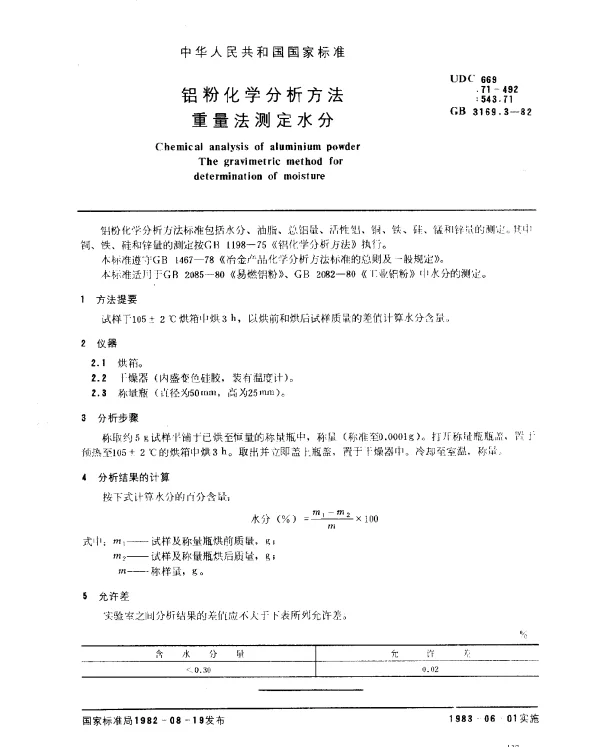

GB 3169.3-1982 铝粉化学分析方法 重量法测定水分

GB 3169.3-1982 铝粉化学分析方法：重量法测定水分

GB 3169.3-1982 是中国国家标准中关于铝粉化学分析的重要规范之一，其中详细规定了通过重量法测定铝粉中水分含量的具体步骤与技术要求。本文将从方法原理、操作流程及注意事项三个方面对这一标准进行深入探讨。

一、方法原理

重量法测定铝粉中的水分是基于样品在特定条件下加热干燥后质量减少的原理。具体而言，在一定温度（通常为105℃±2℃）下，铝粉样品中的水分被蒸发并完全去除，从而通过前后质量差计算出水分含量。

• 关键点：该方法假设水分是唯一导致质量变化的因素，因此需要严格控制实验条件以确保结果准确。
• 优势：此方法简单易行，无需复杂的仪器设备，适合实验室常规检测。

二、操作流程

以下是按照GB 3169.3-1982标准执行重量法测定铝粉水分的具体步骤：

1. 准备称量瓶，并将其置于烘箱中预热至恒重。
2. 精确称取一定量的铝粉样品（通常为2g），记录初始质量。
3. 将样品放入已预热至105℃±2℃的烘箱中，保持干燥至少2小时。
4. 取出样品，立即密封于干燥器中冷却至室温。
5. 再次称量样品的质量，重复上述干燥和冷却过程直至两次称量结果相差不超过0.0002g。
6. 根据公式 \\( W = \\frac{m_1 - m_2}{m_1} \\times 100\\% \\) 计算水分含量，其中 \\( m_1 \\) 为初始质量，\\( m_2 \\) 为最终质量。

三、注意事项

为了保证测定结果的可靠性，需特别注意以下几点：

• 确保烘箱温度稳定在105℃±2℃范围内，过高或过低都会影响水分蒸发效率。
• 避免样品暴露于空气中时间过长，以免吸湿影响测量精度。
• 每次称量前检查称量瓶是否清洁干燥，避免引入额外杂质。
• 若样品中含有其他挥发性成分，则可能需要调整干燥时间和温度以排除干扰。

综上所述，GB 3169.3-1982规定的重量法测定铝粉水分是一种经典而实用的方法。尽管其操作相对简单，但实验人员仍需严格按照标准执行，以确保数据的科学性和准确性。
