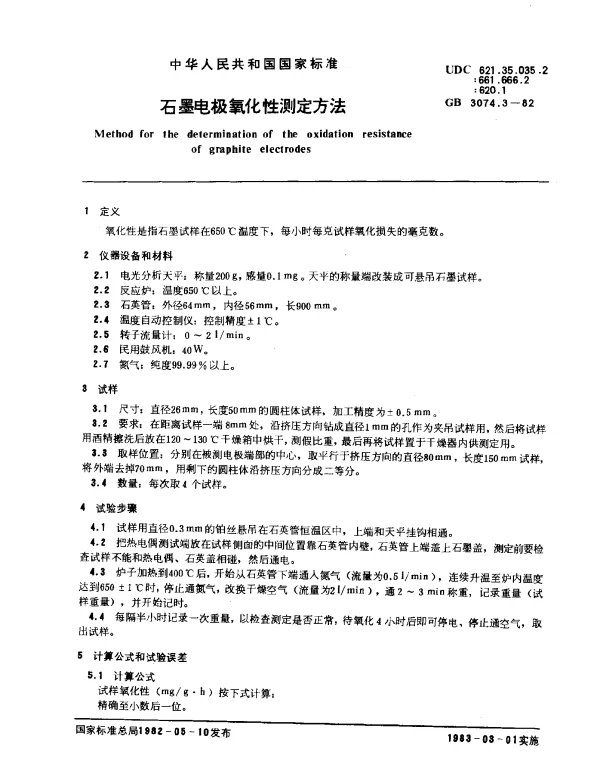

GB 3074.3-1982 石墨电极氧化性测定方法

关于GB 3074.3-1982 石墨电极氧化性测定方法的常见问题解答

以下是关于GB 3074.3-1982标准的一些常见问题及其详细解答，帮助您更好地理解和应用该标准。

1. GB 3074.3-1982是什么？

GB 3074.3-1982 是中国国家标准，规定了石墨电极氧化性测定的方法。该标准适用于评估石墨电极在高温氧化环境中的抗氧性能，是石墨电极质量控制的重要依据之一。

2. 为什么需要测定石墨电极的氧化性？

石墨电极在冶金工业中广泛用于电炉炼钢等高温环境中。由于其工作温度较高，容易受到氧气的影响而发生氧化反应，导致电极损耗甚至失效。测定氧化性可以评估电极的使用寿命和可靠性，为生产过程提供数据支持。

3. 如何进行石墨电极的氧化性测定？

根据GB 3074.3-1982标准，测定步骤如下：

• 将石墨电极样品置于高温炉中，在特定温度（如500℃或更高）下暴露于空气环境中。
• 定期称量样品的质量变化，记录氧化过程中质量损失情况。
• 计算氧化率，用以评估样品的抗氧化性能。

4. 标准中规定的测试条件有哪些？

标准中规定了以下测试条件：

• 测试温度通常为500℃或600℃。
• 测试时间为2小时或更长时间。
• 样品需暴露在干燥空气中。

5. 测试结果如何表示？

测试结果通常以氧化率的形式表示，公式为：
氧化率 = (初始质量 - 残余质量) / 初始质量 × 100%
氧化率越低，说明石墨电极的抗氧化性能越好。

6. 常见的误解有哪些？

一些常见的误解包括：

• 误以为氧化率越高越好：实际上，氧化率越低，说明石墨电极的抗氧化性能越强。
• 忽略测试条件的重要性：不同温度和时间条件下的测试结果不具备可比性。

7. GB 3074.3-1982是否适用于所有类型的石墨电极？

该标准主要适用于冶金行业使用的石墨电极。对于其他特殊用途的石墨电极（如核工业或航天领域），可能需要采用其他专门的标准或方法。

8. 如果测试结果不符合标准要求怎么办？

如果测试结果不符合标准要求，建议采取以下措施：

• 检查生产工艺是否存在问题。
• 优化原材料的选择和配比。
• 重新测试以确认结果的准确性。

9. 是否有更新版本的替代标准？

目前GB 3074.3-1982仍是有效的国家标准，但随着技术进步，可能会有新的标准发布。建议关注相关标准化机构的最新动态。
