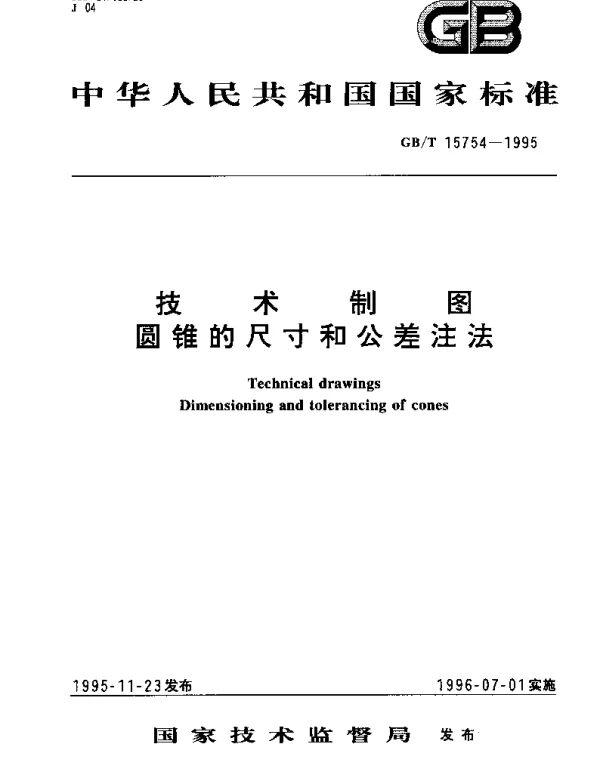

GBT 15754-1995 技术制图 圆锥的尺寸和公差注法

GBT 15754-1995 主要内容

GBT 15754-1995《技术制图 圆锥的尺寸和公差注法》规定了圆锥的尺寸和公差在技术制图中的标注方法。该标准适用于机械、建筑等领域的圆锥形零件的设计与制造。

主要内容

• 圆锥的基本要素：包括圆锥直径、圆锥角、圆锥长度等基本参数的定义及标注方式。
• 圆锥尺寸的标注：详细说明了如何在图纸上标注圆锥的直径、角度和长度。
• 圆锥公差的表示：定义了圆锥公差带的表示方法，包括公差值的选择和标注规则。
• 特殊圆锥的处理：对非标准圆锥（如变直径圆锥）的标注方法进行了规范。

与老版本的变化

• 更清晰的标注规则：新版本对圆锥尺寸和公差的标注规则进行了细化，使标注更加直观和易于理解。
• 增加示例：增加了更多实际应用中的示例，帮助使用者更好地理解和应用标准。
• 统一公差符号：统一了公差符号的使用，避免了不同设计者之间的不一致。
• 适应现代技术：考虑了现代制图工具和技术的发展，使其更具实用性和适用性。
