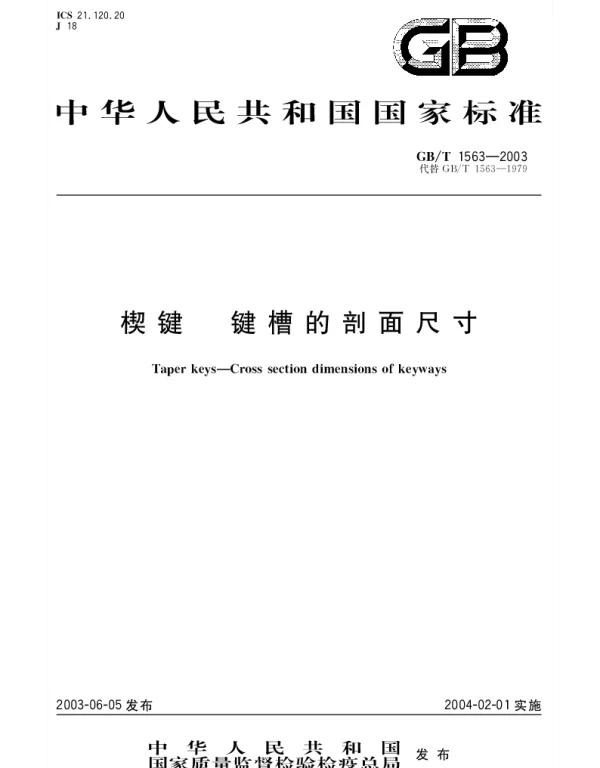

GBT 1563-2003 楔键 键槽的剖面尺寸

GBT 1563-2003 楔键与键槽的剖面尺寸分析

楔键和键槽是机械工程中常见的连接方式，用于传递扭矩和固定零件。为了确保这些连接件在实际应用中的可靠性和一致性，国家标准 GBT 1563-2003 对楔键和键槽的剖面尺寸进行了详细规定。本文将围绕该标准展开讨论，分析其技术要点及其在工程实践中的意义。

楔键与键槽的基本概念

楔键是一种带有斜度的键，通常用于轴与轮毂之间的连接。其工作原理基于楔形结构产生的夹紧力，从而实现可靠的扭矩传递。而键槽则是加工在轴或轮毂上的凹槽，用于容纳楔键。

• 楔键的主要特点包括：
  • 具有一定的斜度（通常为1:100）。
  • 通过楔形夹紧力实现轴向固定。
  • 适用于低速、重载的场合。
• 键槽则需要与楔键的剖面尺寸相匹配，以确保良好的配合。

GBT 1563-2003 的技术要求

GBT 1563-2003 是中国国家标准，对楔键和键槽的剖面尺寸做出了明确规定。以下是该标准的核心内容：

• 楔键尺寸：
  • 楔键的宽度（b）和高度（h）应符合特定比例关系。
  • 楔键的长度（L）需满足最小值要求，以保证足够的夹紧力。
• 键槽尺寸：
  • 键槽的宽度（B）应等于楔键宽度（b）。
  • 键槽的深度（D）应略大于楔键的高度（h），以避免过盈配合导致应力集中。
• 公差与配合：
  • 楔键与键槽的配合采用基孔制，以确保互换性。
  • 公差等级需根据具体应用场景选择。

标准实施的意义

GBT 1563-2003 的制定对于提高机械零部件的标准化水平具有重要意义：

• 统一了楔键和键槽的设计规范，便于生产制造和质量控制。
• 提高了机械连接的可靠性，减少了因尺寸偏差导致的失效风险。
• 降低了设计和维护成本，增强了产品的市场竞争力。

结论

GBT 1563-2003 作为一项重要的国家标准，为楔键和键槽的剖面尺寸提供了科学合理的指导。通过对该标准的深入研究和应用，工程师可以更好地解决实际工程问题，提升机械设计的整体性能。未来，随着技术的发展，该标准仍需不断修订和完善，以适应新的需求。
