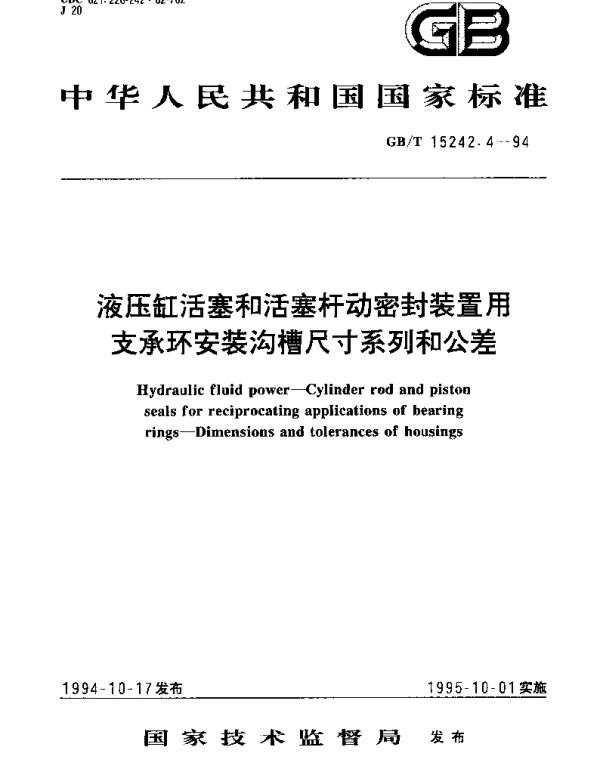

GBT 15242.4-1994 液压缸活塞和活塞杆动密封装置用支承环安装沟槽尺寸系列和公差

GBT 15242.4-1994标准概述

GBT 15242.4-1994是中国国家标准，专门针对液压缸中活塞和活塞杆动密封装置所使用的支承环安装沟槽的尺寸系列及其公差进行了详细规定。这一标准为液压系统的设计、制造和维护提供了重要的技术依据，确保了液压设备的可靠性和耐用性。

支承环的重要性

支承环是液压系统中不可或缺的部件，它能够有效防止活塞杆与缸筒之间的直接接触，减少摩擦并延长设备寿命。因此，支承环安装沟槽的尺寸精度直接影响到整个液压系统的性能。标准中对沟槽的深度、宽度以及表面粗糙度等参数进行了严格规范，以确保支承环能够正确安装并发挥其应有的功能。

尺寸系列与公差要求

GBT 15242.4-1994详细列出了不同规格下支承环安装沟槽的具体尺寸系列及对应的公差范围。这些数据为工程师在设计阶段提供了明确的指导，避免了因尺寸偏差导致的装配问题。例如，对于直径较小的液压缸，沟槽深度通常设定为2mm，而直径较大的则可能达到5mm以上。此外，标准还规定了沟槽表面粗糙度不得高于Ra3.2μm，以保证支承环的良好密封效果。

• 沟槽深度：根据液压缸直径的不同，深度范围从2mm至8mm不等。
• 沟槽宽度：一般介于6mm至20mm之间，具体取决于设备的工作压力。
• 表面粗糙度：需控制在Ra3.2μm以内。

实际应用案例

某工程机械制造商在生产一款大型挖掘机时，曾遇到因支承环安装不当而导致设备频繁故障的问题。通过查阅GBT 15242.4-1994标准，并严格按照其规定的沟槽尺寸加工后，不仅显著降低了维修频率，还提高了设备的整体运行效率。据统计，采用标准化沟槽设计后，该型号挖掘机的使用寿命平均提升了约30%。

总结

GBT 15242.4-1994作为一项重要的行业标准，在液压缸支承环安装沟槽的设计与制造中起到了至关重要的作用。它不仅保障了产品质量的一致性，也为用户带来了更高的经济效益。未来，随着技术的进步，我们期待该标准能够进一步完善，以适应更多复杂工况的需求。
