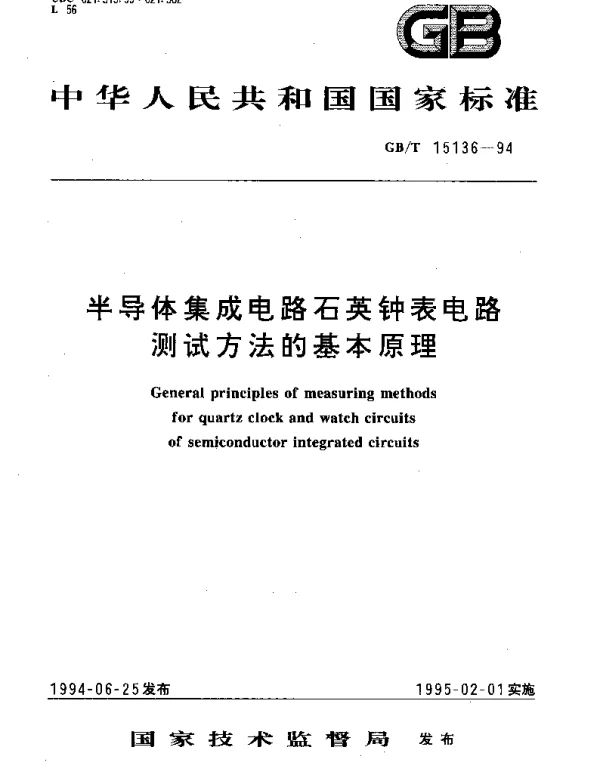

GBT 15136-1994 半导体集成电路石英钟表电路测试方法的基本原理

GBT 15136-1994 半导体集成电路石英钟表电路测试方法的基本原理

GBT 15136-1994 是中国国家标准，用于规范半导体集成电路石英钟表电路的测试方法。这一标准不仅为石英钟表电路的设计和生产提供了统一的技术依据，还确保了产品的质量和性能的一致性。石英钟表电路的核心在于其高精度的时间计时功能，而这一功能的实现依赖于精确的电路设计与严格的测试流程。

基本原理

石英钟表电路的基本原理是利用石英晶体的压电效应来产生稳定的振荡频率。这种频率通常被用作时间基准，通过分频器将其转换为秒、分、小时等单位。为了保证石英钟表的精准度，必须对电路中的各个组件进行严格的测试和校准。

• 石英晶体的特性测试： 石英晶体的质量直接影响到钟表的走时精度。测试时需要测量其谐振频率、负载电容和老化特性。
• 分频器的功能验证： 分频器将高频信号转化为低频信号，测试中需验证其分频比是否准确以及输出信号的稳定性。
• 功耗测试： 石英钟表通常需要长时间运行，因此功耗是一个重要的考量因素。测试应包括静态功耗和动态功耗的测量。

实际应用案例

以某知名手表品牌为例，其生产的石英手表采用了符合 GBT 15136-1994 标准的电路设计。在生产过程中，每一块手表都需要经过严格的测试流程，包括石英晶体的频率测试和分频器的校准。据统计，在实施该标准后，该品牌的手表日误差控制在 ±5 秒以内，显著提高了产品的市场竞争力。

总结

GBT 15136-1994 的实施为石英钟表电路的测试提供了科学的方法论支持。通过标准化的测试流程，可以有效提高产品的可靠性与一致性。未来，随着技术的进步，这一标准仍有进一步优化的空间，以适应更高精度和更低功耗的需求。
