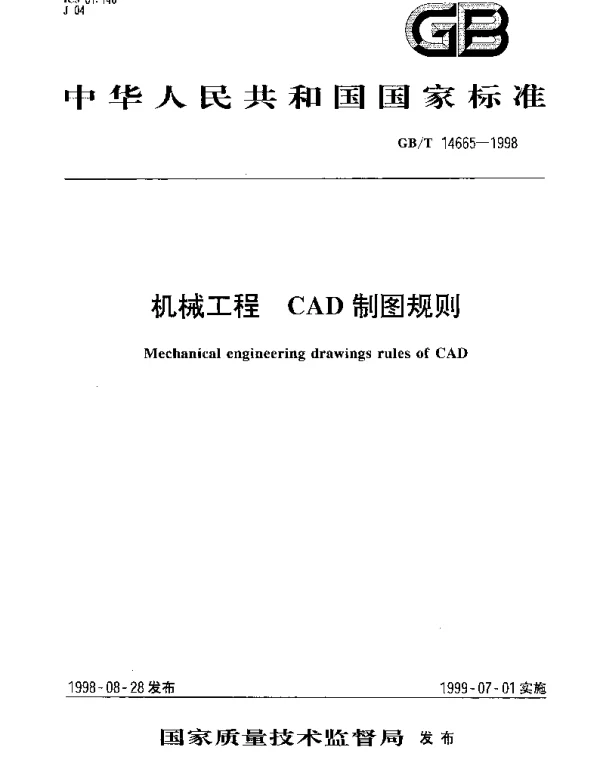

GBT 14665-1998 机械工程 CAD制图规则

基于GB/T 14665-1998的CAD制图规则优化方案

在遵循GB/T 14665-1998《机械工程CAD制图规则》的前提下，通过灵活执行和流程优化，可以在保证质量的同时降低成本并提升效率。以下是10项具体可行的弹性方案。

• 统一模板管理：建立企业级CAD模板库，减少重复设计工作。允许根据不同项目需求调整模板细节，但需保留核心规范。
• 将部分标准化图形元素（如螺纹孔、键槽等）制作成参数化块，便于快速调用，同时降低绘图时间。
• 在满足标准要求的基础上，允许采用更高精度的软件功能（如动态捕捉或智能标注），以提高制图效率。
• 引入自动检查工具，对图纸进行批量校验，减少人工审核的工作量，同时确保符合标准。
• 针对复杂结构件，允许分阶段绘制，并通过阶段性审查确认，避免一次性完成所有细节导致的资源浪费。
• 优化文件命名规则，结合项目编号与日期生成唯一标识符，既符合标准又便于后续管理和追溯。
• 对于非关键性尺寸标注，允许适当放宽公差范围，以简化设计流程并节省时间。
• 利用云存储技术集中管理CAD文件，实现多部门协作，减少纸质文档传递带来的成本。
• 定期培训员工熟悉最新版本的CAD软件功能，鼓励创新应用，例如使用宏命令自动生成常用视图。
• 针对不同类型的图纸（如装配图与零件图），制定差异化的制图流程，优先处理高优先级任务，提升整体效率。
