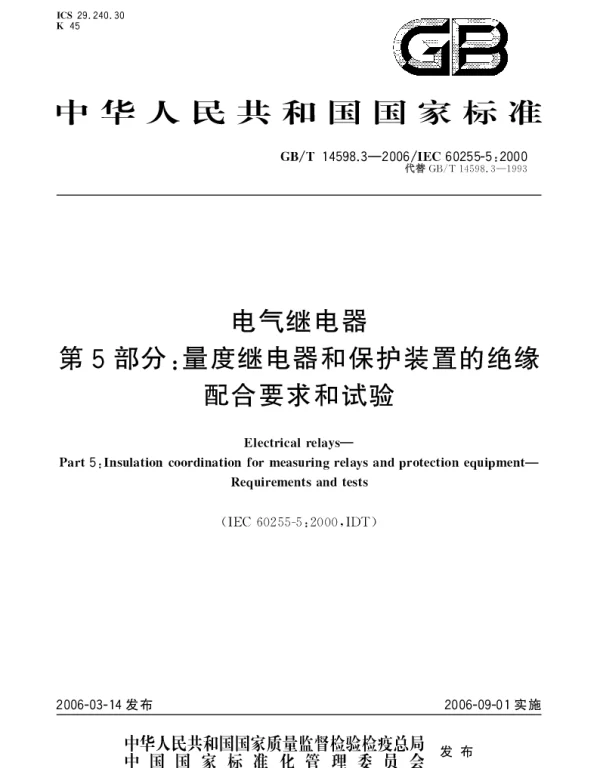

GBT 14598.3-2006 电气继电器.第5部分;量度继电器和保护装置的绝缘配合要求和试验

GBT 14598.3-2006 常见问题解答

本FAQ旨在帮助用户理解《GB/T 14598.3-2006 电气继电器 第5部分:量度继电器和保护装置的绝缘配合要求和试验》的核心内容及应用。

1. GBT 14598.3-2006 是什么标准？

回答： GBT 14598.3-2006 是中国国家标准，规定了量度继电器和保护装置在绝缘配合方面的要求和试验方法。它适用于电力系统中用于测量、控制和保护的设备，确保这些设备能够在各种电气应力下可靠运行。

2. 绝缘配合是什么意思？

回答： 绝缘配合是指根据设备的工作电压、过电压水平以及可能遇到的各种电应力（如雷击、操作过电压等），合理选择绝缘强度以保证设备的安全性和可靠性。具体来说，绝缘配合需要考虑设备的绝缘耐受能力和实际工作环境中的过电压水平。

3. 标准中规定的绝缘试验有哪些类型？

回答： 标准中规定的绝缘试验主要包括以下几种：

• 工频耐压试验
• 冲击耐压试验
• 介电强度试验
• 湿热试验

这些试验旨在验证设备在不同条件下的绝缘性能。

4. 工频耐压试验的具体要求是什么？

回答： 工频耐压试验是评估设备绝缘在长时间稳定工作电压下的能力。具体要求包括：

• 试验电压通常为设备额定电压的2倍加上1kV。
• 试验持续时间为1分钟。
• 试验过程中不应出现闪络或击穿现象。

5. 冲击耐压试验的目的是什么？

回答： 冲击耐压试验用于模拟雷击或其他瞬态过电压对设备的影响。其目的是验证设备在极端条件下是否能够保持正常工作。试验电压值通常根据设备的额定电压和绝缘等级确定。

6. 如何选择合适的绝缘材料？

回答： 选择绝缘材料时需要综合考虑以下因素：

• 材料的耐压强度
• 材料的耐热性和耐老化性
• 材料的成本和可获得性
• 设备的实际工作环境（如湿度、温度等）

标准中提供了具体的推荐值和测试方法，以帮助制造商选择合适的材料。

7. 如果设备未通过绝缘试验怎么办？

回答： 如果设备未通过绝缘试验，应采取以下措施：

• 检查设备的设计和制造工艺是否存在缺陷。
• 更换或改进绝缘材料。
• 重新进行设计和测试，直至符合标准要求。

设备只有在通过所有绝缘试验后才能投入实际使用。

8. GBT 14598.3-2006 是否适用于所有类型的继电器？

回答： 不是。该标准主要适用于量度继电器和保护装置，不适用于其他类型的继电器（如时间继电器或信号继电器）。对于特定类型的继电器，可能需要参考其他相关标准。

9. 如何判断设备是否符合绝缘配合要求？

回答： 判断设备是否符合绝缘配合要求的关键在于：

• 设备的实际绝缘强度是否满足标准规定的最低要求。
• 设备是否通过了所有规定的绝缘试验。
• 设备的设计是否充分考虑了实际工作环境中的过电压水平。

只有同时满足以上条件，设备才能被认为符合绝缘配合要求。
