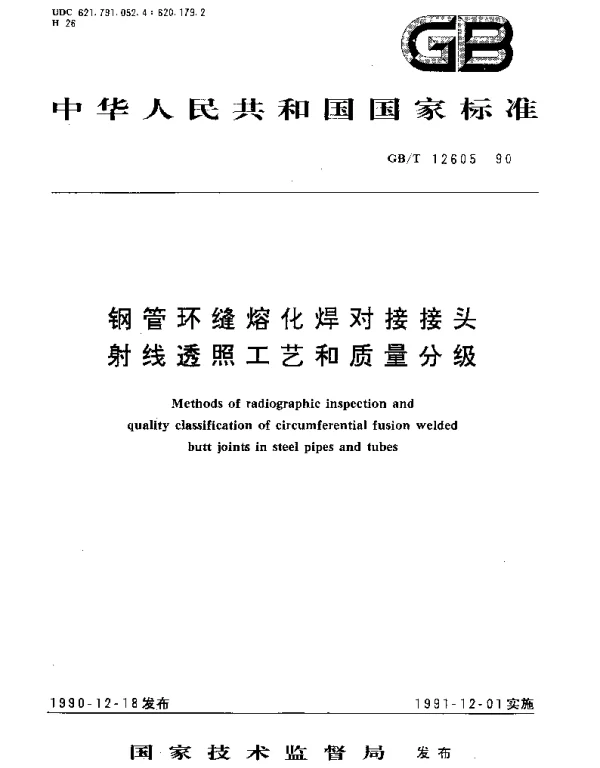

GBT 12605-1990 钢管环缝熔化焊对接接头射线透照工艺和质量分级

GBT 12605-1990标准概述

GBT 12605-1990是中国国家标准，主要规定了钢管环缝熔化焊对接接头射线透照工艺和质量分级的具体要求。该标准为确保钢管焊接质量提供了科学依据，广泛应用于石油、化工、电力等行业的管道工程中。其核心目标是通过规范检测方法，提高钢管焊接接头的可靠性和安全性。

射线透照工艺详解

射线透照是一种无损检测技术，用于检查钢管焊缝内部是否存在缺陷。根据GBT 12605-1990的要求，透照时需选择合适的射线源（如X射线或γ射线），并严格控制曝光参数以保证图像清晰度。此外，还需对检测设备进行定期校准，确保测量结果准确可靠。

• 射线源选择：不同厚度的钢管需要匹配不同的射线源，例如薄壁钢管适合使用X射线，而厚壁钢管则更适合γ射线。
• 曝光参数设置：包括电压、电流、时间等，这些参数直接影响透照图像的质量。
• 检测环境要求：透照应在无尘、干燥的环境中进行，避免外界干扰影响检测效果。

质量分级标准

GBT 12605-1990将钢管焊缝的质量分为四个等级，从高到低依次为I级、II级、III级和IV级。每个级别对应不同的缺陷允许范围，其中I级表示最高质量，IV级表示最低质量。这种分级方式便于施工单位和监理单位快速评估焊接质量。

• I级：不允许存在任何裂纹、未熔合、未焊透等严重缺陷。
• II级：允许少量细小气孔或夹渣，但不得影响整体结构强度。
• III级：允许较多气孔或夹渣，但需控制数量和尺寸。
• IV级：仅适用于临时性结构或非关键部位。

实际应用案例

以某大型石化项目为例，在铺设长输管道时采用了GBT 12605-1990标准进行射线透照检测。通过对1000余条焊缝的全面检测，发现约3%的焊缝存在轻微超标问题，经过返修后重新检测均达到I级标准。这一成功案例充分证明了该标准在保障工程质量方面的有效性。

综上所述，GBT 12605-1990不仅是一项技术规范，更是行业发展的基石。它通过对射线透照工艺的严格要求以及质量分级体系的建立，为各类工程提供了可靠的检测手段，值得在更广泛的领域推广应用。
