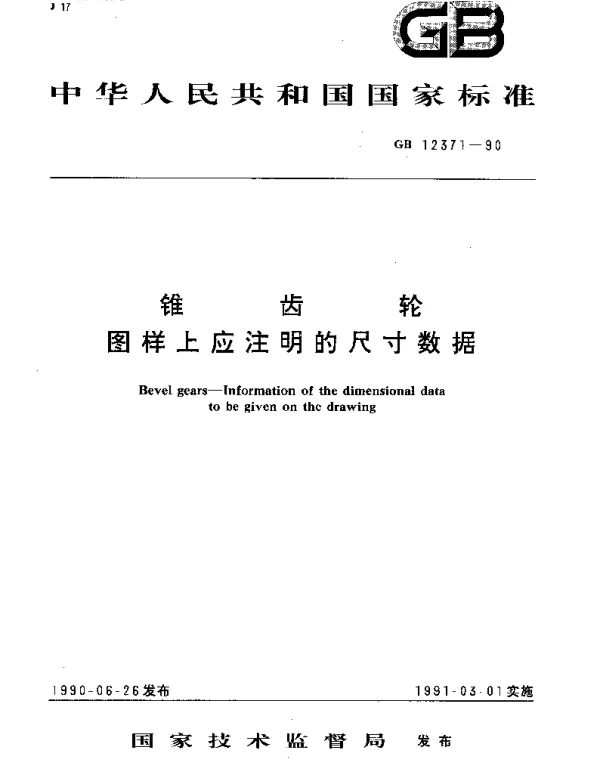

GBT 12371-1990 锥齿轮 图样上应注明的尺寸数据

GBT 12371-1990 锥齿轮图样上应注明的尺寸数据

以下是关于锥齿轮图样上应注明的尺寸数据的常见问题解答列表。

1. 锥齿轮图样上需要标注哪些基本尺寸数据？

答：根据 GBT 12371-1990 标准，锥齿轮图样上必须标注的基本尺寸数据包括：

• 分度圆直径（D）
• 齿数（Z）
• 模数（m）
• 压力角（α）
• 顶锥角（δa）
• 根锥角（δf）
• 齿宽（b）
• 螺旋角（β）

2. 为什么需要标注顶锥角和根锥角？

答：顶锥角（δa）和根锥角（δf）是锥齿轮设计中的关键参数，它们决定了齿轮的几何形状和强度。标注这些角度有助于制造和装配时确保齿轮的正确啮合和运行性能。

3. 如果图样中未标明齿宽（b），是否可以省略？

答：不可以省略。齿宽（b）是影响齿轮承载能力和传动效率的重要参数，必须在图样中标注清楚。如果未标明，可能会导致制造和装配过程中的错误。

4. 压力角（α）的标准值有哪些？

答：根据标准，常见的压力角（α）有以下几种：

• 标准值为 20°
• 特殊情况下可采用 14.5° 或 25°

5. 模数（m）的选择是否会影响齿轮的强度？

答：是的，模数（m）直接影响齿轮的强度和尺寸。较大的模数会提高齿轮的承载能力，但也会增加齿轮的体积和重量。因此，在设计时需要综合考虑工作条件、材料特性和经济性等因素。

6. 螺旋角（β）的作用是什么？

答：螺旋角（β）决定了锥齿轮的螺旋方向和接触特性。合理的螺旋角可以改善齿轮的啮合性能，减少噪音并提高传动效率。通常，螺旋角的范围为 0° 至 45°。

7. 如果图样中未标明分度圆直径（D），如何计算？

答：分度圆直径（D）可以通过公式 D = m × Z 计算，其中 m 是模数，Z 是齿数。因此，即使未标明，也可以通过其他已知参数推导得出。

8. 图样中是否需要标注齿轮的材料信息？

答：虽然 GBT 12371-1990 标准没有强制要求标注材料信息，但在实际应用中建议注明材料类型（如钢、铸铁等）及热处理要求，以便于制造和检验。

9. 如何避免因尺寸标注不全而导致的装配问题？

答：为了避免装配问题，设计人员应严格按照标准要求完整标注所有必要尺寸，并与制造商充分沟通确认。此外，定期检查图纸的完整性也是防止错误的重要措施。

10. 是否可以使用非标准尺寸设计锥齿轮？

答：可以，但需要在图样中明确标注非标准尺寸，并提供详细的说明文档。同时，非标准设计可能增加制造成本和难度，需权衡利弊后再决定。
