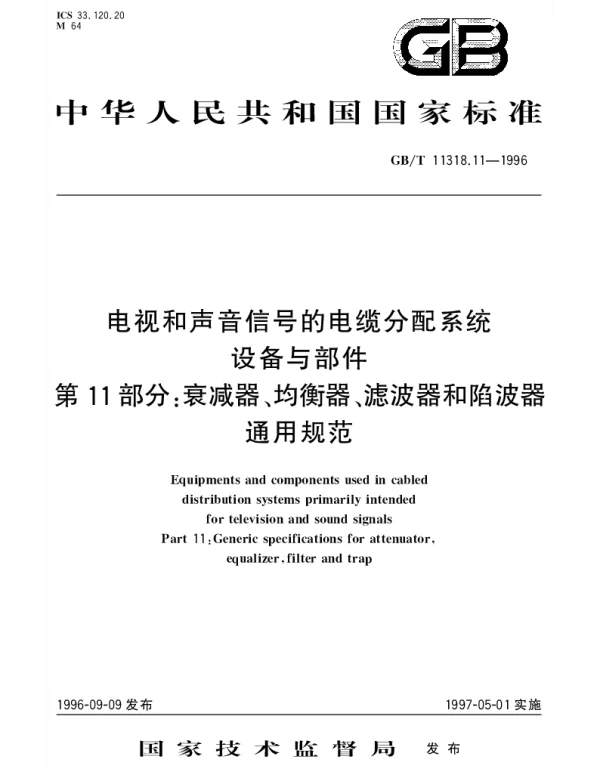

GBT 11318.11-1996 电视和声音信号的电缆分配系统设备与部件 第11部分;衰减器、均衡器、滤波器和陷波器通用规范

GBT 11318.11-1996 标准概述

GBT 11318.11-1996 是中国国家标准，属于电视和声音信号电缆分配系统的设备与部件系列标准的一部分。该标准主要针对衰减器、均衡器、滤波器和陷波器等关键设备制定了通用规范。这些设备在信号传输中扮演着重要角色，能够有效改善信号质量、减少干扰并优化整体性能。

衰减器的作用与技术要求

衰减器是一种用于调节信号强度的设备，其核心功能是降低信号电平以适应不同的应用场景。根据 GBT 11318.11-1996 的规定，衰减器的设计需满足特定的技术指标，例如工作频率范围、插入损耗以及功率容量等。例如，在有线电视网络中，衰减器常用于平衡不同分支线路的信号强度，避免因信号过强导致的失真现象。

• 插入损耗：通常应小于 0.5 dB。
• 频率范围：覆盖从 5 MHz 到 1 GHz。

均衡器的功能与应用

均衡器主要用于补偿信号在传输过程中的频率响应不均问题，确保信号在整个频带内保持一致的强度。GBT 11318.11-1996 对均衡器提出了严格的性能要求，包括增益平坦度和线性度等参数。例如，在长途信号传输中，由于电缆损耗会导致高频段信号衰减更严重，此时均衡器的应用可以显著提升接收端的信号质量。

• 增益平坦度：±0.5 dB。
• 典型应用场景：卫星地面站和广播中心。

滤波器与陷波器的重要性

滤波器和陷波器是信号处理中的重要工具，分别用于提取特定频段的信号或抑制特定频率的干扰。滤波器能够有效分离有用信号与噪声，而陷波器则专门用于消除特定频率的干扰源。根据标准，滤波器的通带波动和阻带衰减必须达到设计要求，而陷波器的抑制深度则需要超过 40 dB。

• 滤波器类型：低通、高通、带通、带阻。
• 陷波器示例：抑制无线通信中的谐波干扰。

实际案例分析

以某城市有线电视网络为例，为了应对用户数量增加带来的信号压力，运营商引入了符合 GBT 11318.11-1996 标准的均衡器和衰减器设备。通过部署这些设备，不仅实现了信号强度的均匀分布，还大幅降低了故障率，使用户满意度提升了 20%。此外，在某大型体育赛事直播期间，采用高性能滤波器成功过滤掉了干扰信号，确保了画面清晰流畅。

综上所述，GBT 11318.11-1996 标准为衰减器、均衡器、滤波器和陷波器的设计与应用提供了科学依据，其规范性和实用性在实际工程中得到了充分验证。未来，随着技术进步，这些设备将在更广泛的领域发挥更大的作用。
