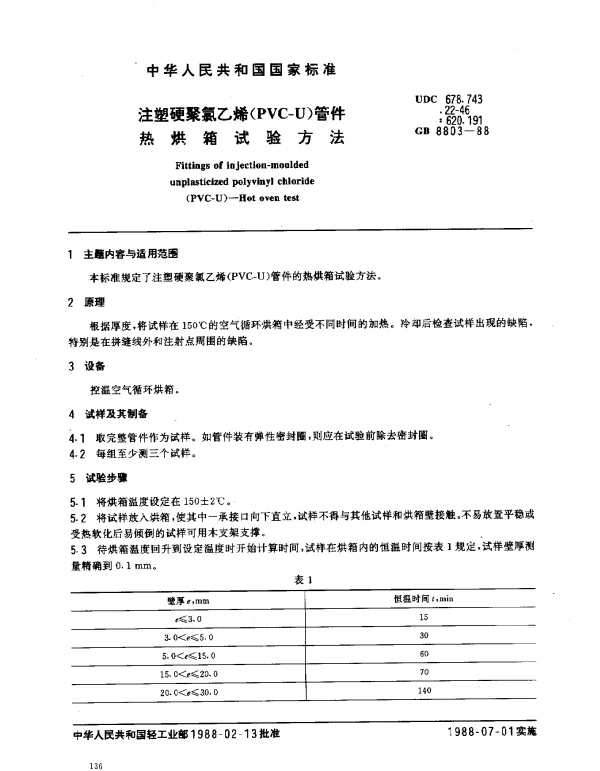

GB 8803-1988 注塑硬聚氯乙烯（PVC-U）管件热烘箱试验方法

摘要

本文旨在探讨GB 8803-1988标准中关于注塑硬聚氯乙烯(PVC-U)管件的热烘箱试验方法，分析其在材料性能评估中的重要性，并结合实际应用提出改进建议。

引言

硬聚氯乙烯(PVC-U)管件因其优异的机械性能和化学稳定性，在建筑、化工及供水等领域得到了广泛应用。然而，为了确保其长期使用的安全性与可靠性，需要对其耐热性能进行科学评估。GB 8803-1988标准中规定的热烘箱试验方法为检测PVC-U管件的热稳定性提供了重要的技术依据。

试验方法概述

根据GB 8803-1988标准，热烘箱试验的具体步骤如下：

• 将试样置于已预热至规定温度的烘箱内。
• 保持一定时间后取出试样，观察其外观变化。
• 记录试样表面是否出现裂纹、变形或其他异常现象。

试验结果分析

通过对多个批次的PVC-U管件进行热烘箱试验，可以得出以下结论：

• 高温稳定性：合格的PVC-U管件在高温条件下应保持良好的形态稳定性。
• 老化效应：部分样品在长时间高温暴露下出现了轻微变形，提示需进一步优化配方设计。

讨论

尽管GB 8803-1988标准已经较为成熟，但仍存在一些不足之处：

• 试验条件可能无法完全模拟实际工况环境。
• 对于某些特殊应用场景下的耐久性评价缺乏针对性指标。

结论与建议

综上所述，GB 8803-1988标准中的热烘箱试验方法能够有效评估PVC-U管件的基本热稳定性。然而，为进一步提高检测精度，建议：

• 增加更多复杂工况下的模拟测试项目。
• 结合现代材料科学理论，开发更符合市场需求的新一代产品。

未来的研究方向应当聚焦于如何更好地平衡成本效益与产品质量之间的关系，以满足日益增长的应用需求。
