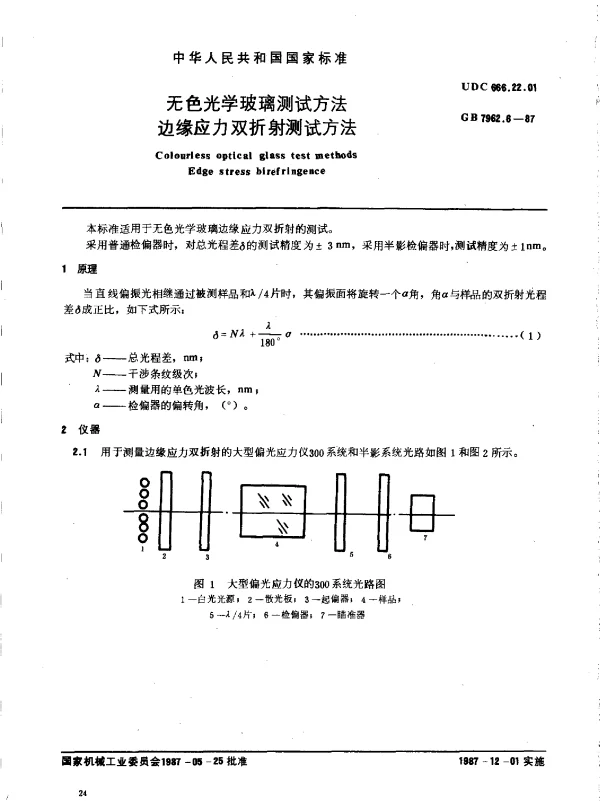

GB 7962.6-1987 无色光学玻璃测试方法 边缘应力双折射测试方法

GB 7962.6-1987标准概述

GB 7962.6-1987是中国国家标准中关于无色光学玻璃测试方法的一部分，专门针对边缘应力双折射的测试方法进行了详细规定。这一标准对于确保光学玻璃的质量和性能具有重要意义，尤其是在高精度光学仪器制造领域。边缘应力双折射是衡量光学玻璃内部应力分布均匀性的重要指标，其值直接影响到光学系统的成像质量和稳定性。

边缘应力双折射的重要性

边缘应力双折射反映了光学玻璃在加工过程中由于热处理、机械加工等因素引起的内部应力变化。这种应力可能导致光波通过玻璃时发生偏振现象，进而影响光学系统的成像效果。因此，准确测量并控制边缘应力双折射是保证光学玻璃质量的关键步骤之一。

测试方法详解

根据GB 7962.6-1987标准，边缘应力双折射的测试通常采用偏振光干涉法。这种方法利用了光的偏振特性，在特定条件下观察光程差的变化来确定应力大小。具体操作包括以下几个关键步骤：

• 准备样品：选择符合要求的无色光学玻璃样品，并确保表面清洁和平整。
• 设置设备：使用偏振光源及干涉仪等专业设备，调整至最佳工作状态。
• 数据采集：将样品置于干涉场内，记录不同角度下的干涉条纹变化情况。
• 结果分析：通过计算光程差与应力之间的关系得出最终结果。

实际应用案例

某知名光学仪器制造商曾因未严格遵守GB 7962.6-1987标准而导致一批产品出现严重的成像失真问题。经过重新检测发现这批产品的边缘应力双折射超出允许范围。随后企业严格按照标准改进生产工艺，不仅解决了质量问题，还显著提升了客户满意度。据统计，遵循该标准后的产品合格率提高了约15%，为企业带来了可观的经济效益。

总结

GB 7962.6-1987作为一项重要的技术规范，为无色光学玻璃的质量控制提供了科学依据。通过对边缘应力双折射的有效监测，可以有效预防潜在的质量隐患，保障光学系统的长期稳定运行。未来随着科技的发展，我们期待看到更加先进的测试技术和更严格的标准出台，以进一步推动光学行业的进步与发展。
