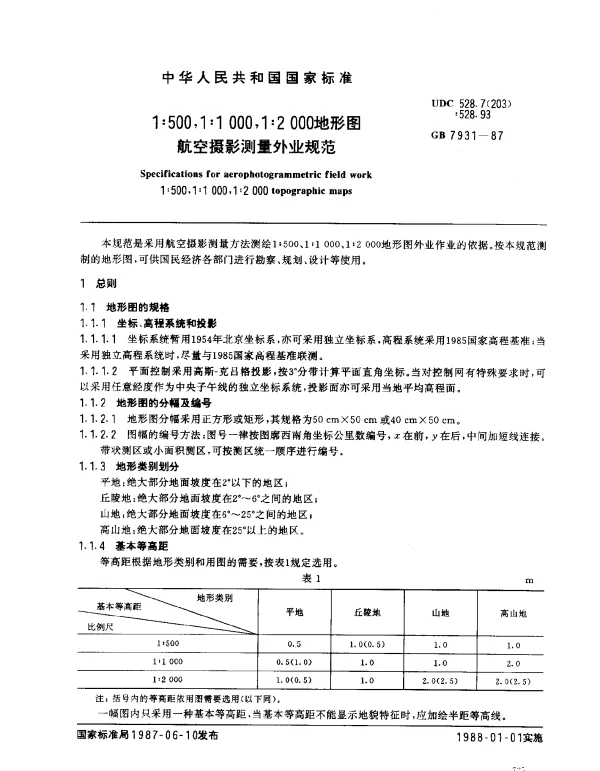

GB 7931-1987 1：500,1：1000,1：2000 地形图 航空摄影测量外业规范

GB 7931-1987航空摄影测量外业规范概述

GB 7931-1987《地形图航空摄影测量外业规范》是中国在航空摄影测量领域的一项重要国家标准，主要用于指导1:500、1:1000和1:2000比例尺地形图的外业工作。这一标准涵盖了从航摄计划制定到实地测量的一系列技术要求，为提高地形图测绘的精度和效率提供了科学依据。

航空摄影测量的基本原理与技术要求

航空摄影测量是一种通过航空器搭载相机获取地表影像，再利用影像信息进行地形图绘制的技术方法。在GB 7931-1987中，对航空摄影的飞行高度、影像重叠度以及地面分辨率等关键参数进行了严格规定。例如，在1:500比例尺下，要求地面分辨率不得低于0.1米，以确保细节的精确表达。

• 飞行高度: 不同比例尺对应不同的飞行高度。如1:500比例尺的飞行高度一般设定为600-800米。
• 影像重叠度: 横向重叠度通常不低于60%，纵向重叠度不低于30%。

外业工作的具体流程

外业工作是航空摄影测量的重要环节，包括控制点布设、像控点测量和野外调绘等内容。其中，像控点测量直接影响后续内业数据处理的质量。

• 控制点布设: 控制点需均匀分布于测区，确保覆盖全面。例如，在某次1:1000比例尺测图任务中，每平方公里布设约10个控制点。
• 像控点测量: 使用全站仪或GPS设备进行高精度测量，误差需控制在厘米级以内。
• 野外调绘: 对地形地貌特征进行现场确认，修正影像中的错误信息。

实际应用案例

以某城市新区规划为例，项目采用了GB 7931-1987标准进行1:1000比例尺地形图测绘。通过合理布设控制点和精确测量像控点，最终实现了测区范围内建筑物、道路及河流等地物要素的精准表达，为新区建设提供了可靠的基础资料。

综上所述，GB 7931-1987不仅规范了航空摄影测量的技术流程，还显著提升了地形图测绘的标准化水平，具有重要的实践意义。
