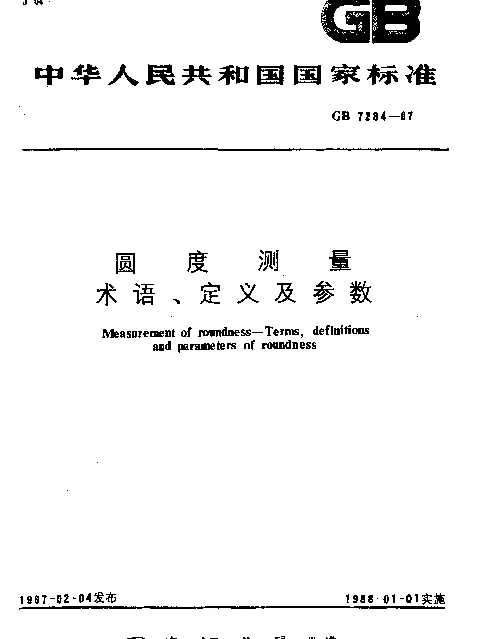

GB 7234-1987 圆度测量术语、定义及参数

GB 7234-1987 圆度测量术语、定义及参数

圆度测量是机械制造和工程领域中的一项重要技术，其目的是确保零件的几何精度符合设计要求。GB 7234-1987 是中国国家标准之一，详细规定了圆度测量中的术语、定义及参数。本文将围绕这一标准，探讨其在实际应用中的意义与价值。

术语与定义

• 圆度: 指工件截面上的实际轮廓对其理想圆的偏离程度。
• 测量基准: 在圆度测量中用于确定被测对象位置和方向的标准参考面或线。
• 径向跳动: 被测工件旋转一周时，测量仪器沿径向记录的最大偏差值。
• 轴向跳动: 被测工件旋转一周时，测量仪器沿轴向记录的最大偏差值。

这些术语为圆度测量提供了基础框架，使得不同场景下的测量结果具有可比性。

圆度测量参数

• 半径变化量: 表示工件截面上不同点处半径的变化范围。
• 最大径向偏差: 工件截面上实际轮廓与理想圆之间的最大径向距离。
• 最小包容区域: 包含工件实际轮廓的最小圆环区域。
• 谐波分析: 将圆度误差分解为不同频率分量的技术，有助于深入分析误差来源。

上述参数不仅反映了圆度测量的结果，还为后续加工改进提供了数据支持。

标准的应用价值

GB 7234-1987 的制定为工业生产提供了统一的测量规范，有助于提高产品质量和生产效率。通过严格遵循该标准，企业能够减少因圆度误差导致的产品故障率，并满足客户对高精度产品的期望。

此外，随着现代制造业的发展，圆度测量技术也在不断进步。尽管 GB 7234-1987 是较早的标准，但它仍然为新型测量设备的设计提供了理论依据。

结论

GB 7234-1987 是圆度测量领域的里程碑式文件，它清晰地定义了相关术语和参数，为行业标准化奠定了坚实基础。未来，随着技术的进步，我们应进一步完善和优化此类标准，以适应更广泛的工业需求。
