GB 7193.1-1987 不饱和聚酯树脂 粘度测定方法

GB 7193.1-1987 不饱和聚酯树脂 粘度测定方法

不饱和聚酯树脂（UPR）是一种广泛应用于复合材料、涂料和胶粘剂等领域的高分子材料。其粘度特性直接影响产品的加工性能和最终质量。为了规范不饱和聚酯树脂的粘度测定方法，我国制定了国家标准 GB 7193.1-1987。本文将围绕该标准的核心内容进行分析，并探讨其在实际应用中的意义与局限性。

粘度测定的重要性

粘度是衡量不饱和聚酯树脂流动性的重要物理参数。在工业生产中，粘度过高会导致树脂难以均匀涂覆或浸渍纤维，而粘度过低则可能影响固化过程的稳定性。因此，准确测定粘度对于控制产品质量和优化生产工艺具有重要意义。

• 粘度影响树脂的加工性能，如流动性和可操作时间。
• 粘度与树脂的固化速度密切相关，直接影响产品性能。
• 粘度数据为配方设计和工艺改进提供科学依据。

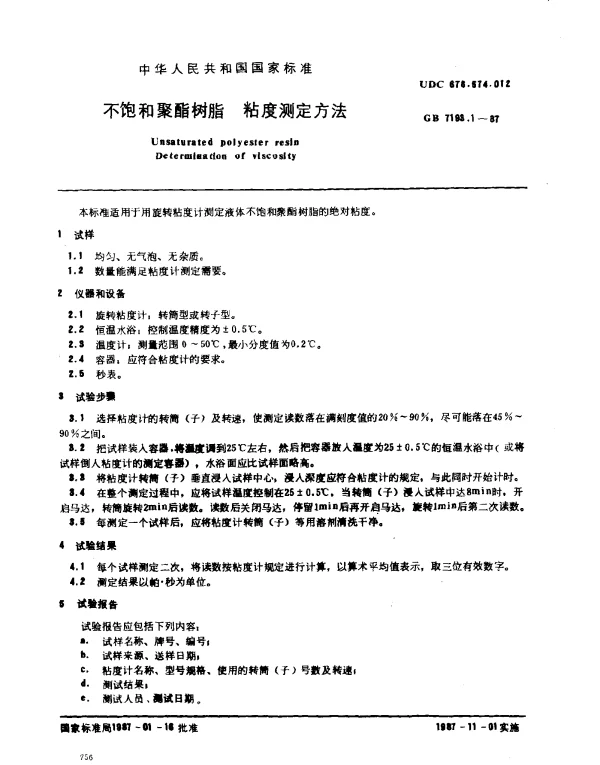

GB 7193.1-1987 标准概述

GB 7193.1-1987 标准详细规定了不饱和聚酯树脂粘度测定的具体步骤和要求。以下是该标准的主要内容：

• 仪器设备: 包括旋转粘度计、恒温水浴等设备，确保测试环境的一致性。
• 样品准备: 要求样品在测试前充分搅拌并去除气泡，以保证测量结果的准确性。
• 测试条件: 标准规定了测试温度（通常为25°C）和转速范围，确保不同批次之间的可比性。
• 数据记录: 测试过程中需记录多个时间点的数据，以绘制粘度变化曲线。

标准的应用与挑战

尽管 GB 7193.1-1987 标准在行业内得到了广泛应用，但仍存在一些不足之处：

• 标准制定年代较早，部分技术细节可能无法满足现代生产工艺的需求。
• 测试条件较为单一，未能涵盖所有应用场景。
• 对某些特殊类型的不饱和聚酯树脂（如改性树脂）缺乏针对性指导。

针对上述问题，建议对标准进行修订和完善，例如引入更先进的测试设备和技术手段，增加更多适用场景的测试条件。

结论

GB 7193.1-1987 标准为不饱和聚酯树脂的粘度测定提供了统一的技术规范，具有重要的指导意义。然而，随着行业的发展和技术的进步，标准需要不断更新以适应新的需求。未来的研究应重点关注测试方法的智能化和标准化，以进一步提升检测效率和准确性。
