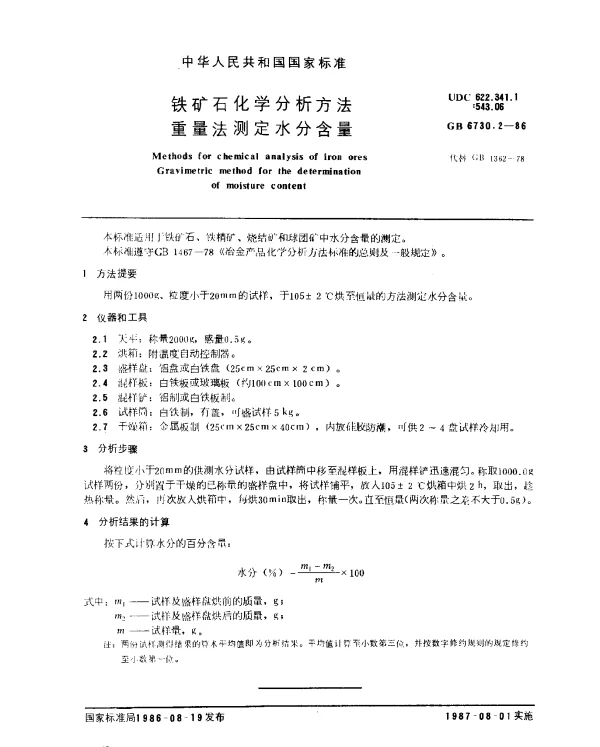

GB 6730.2-1986 铁矿石化学分析方法 重量法测定水分含量

GB 6730.2-1986 铁矿石化学分析方法 重量法测定水分含量

GB 6730.2-1986 是中国国家标准中关于铁矿石化学分析的重要规范之一，它详细规定了通过重量法测定铁矿石中水分含量的具体步骤和要求。这一标准对于确保铁矿石的质量控制、提高冶金工业生产效率以及减少资源浪费具有重要意义。

重量法测定水分含量的基本原理

重量法是一种经典的化学分析方法，其核心在于通过精确称量样品在干燥前后的质量变化来计算水分含量。在GB 6730.2-1986中，具体操作包括将一定量的铁矿石样品置于恒温干燥箱中，在特定温度下进行烘干，直至达到恒重状态。随后，通过公式计算水分含量，即：

• 公式: 水分含量(%) = [(m₁ - m₂) / m₁] × 100%
• 其中，m₁为样品原始质量，m₂为干燥后样品质量。

这种方法简单可靠，适用于大多数铁矿石样品的水分测定。

影响水分测定的关键因素

尽管重量法看似简单，但实际操作中仍需注意多个关键因素以确保结果的准确性。这些因素包括：

• 干燥温度: 温度过高可能导致样品中的其他成分挥发，从而影响测定结果。
• 干燥时间: 时间不足可能导致水分未完全去除，而过长则可能引起样品性质改变。
• 样品粒度: 样品粒度过大可能影响干燥效果，因此需要对样品进行适当处理。

这些细节在实际操作中往往决定了测定结果的可靠性。

实际应用与案例分析

以某钢铁企业为例，其每年需要处理数万吨铁矿石原料。通过严格按照GB 6730.2-1986标准进行水分测定，企业成功将水分含量控制在合理范围内，有效减少了运输成本和冶炼过程中的能耗。例如，在一次测试中，一批进口铁矿石的原始水分含量为8%，经过优化后的干燥条件将其降低至6%左右，直接为企业节省了约5%的燃料消耗。

此外，该标准还广泛应用于铁矿石贸易领域，为买卖双方提供了一个统一的检测依据，保障了交易的公平性。

总结

GB 6730.2-1986作为铁矿石水分测定的经典标准，不仅提供了科学严谨的操作方法，还为企业和行业带来了显著的实际效益。未来，随着技术的进步和需求的变化，这一标准仍有进一步优化的空间，以更好地适应现代化工业的需求。
