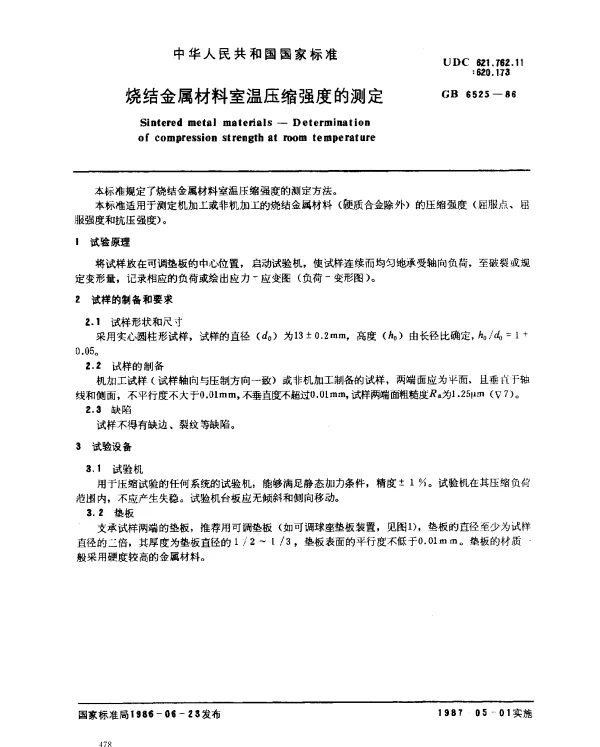

GB 6525-1986 烧结金属材料室温压缩强度的测定

GB 6525-1986标准概述

GB 6525-1986是中国国家标准化管理委员会制定的一项关于烧结金属材料室温压缩强度测定的标准。这一标准为评估烧结金属材料在室温条件下的力学性能提供了科学依据和操作指南，是工业生产中不可或缺的技术参考。烧结金属材料广泛应用于航空航天、汽车制造以及精密仪器等领域，其压缩强度直接关系到产品的可靠性和安全性。

压缩强度的重要性

压缩强度是指材料在承受压力时能够抵抗破坏的最大能力，它是衡量材料性能的重要指标之一。对于烧结金属材料而言，其压缩强度不仅反映了材料内部结构的致密程度，还体现了材料的冶金工艺水平。因此，准确测定压缩强度对于优化生产工艺、提升产品质量具有重要意义。

测定方法与步骤

根据GB 6525-1986标准，测定烧结金属材料的压缩强度需要遵循以下步骤：

• 准备试样：选取符合标准要求的试样，确保尺寸精确且表面光滑。
• 加载设备：使用万能试验机等专业设备对试样施加均匀的压力。
• 记录数据：实时记录试样在不同载荷下的变形情况，直至试样破裂。
• 计算结果：利用公式计算试样的压缩强度，并分析实验数据。

相关技术参数

在实际应用中，烧结金属材料的压缩强度受多种因素影响，包括材料成分、孔隙率、烧结温度等。例如，研究表明，随着孔隙率的增加，材料的压缩强度会显著下降。此外，不同的烧结工艺也会导致材料性能的差异。例如，采用高温长时间烧结的材料通常具有更高的致密度和更强的压缩强度。

实际案例与数据分析

以某汽车制造企业为例，其生产的烧结齿轮因压缩强度不足而频繁出现断裂问题。通过参照GB 6525-1986标准进行测试，发现该材料的压缩强度仅为40 MPa，远低于行业标准的70 MPa。经过调整烧结工艺参数（如降低烧结温度、延长保温时间），最终将压缩强度提高至75 MPa，有效解决了产品故障问题。

综上所述，GB 6525-1986标准为烧结金属材料的压缩强度测定提供了规范化的指导，其应用不仅提升了产品质量，还推动了行业的技术进步。
