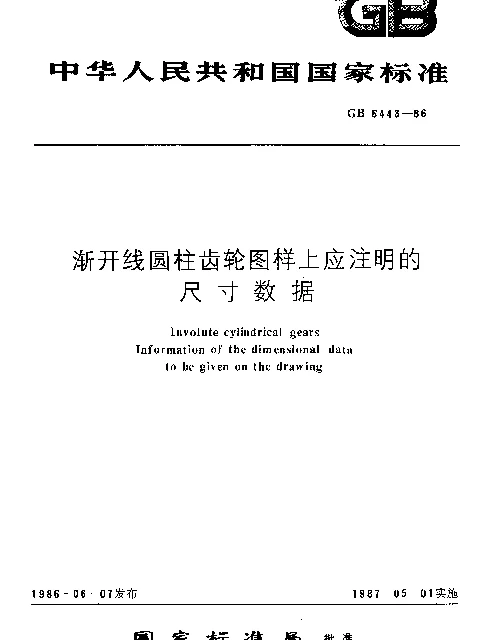

GB 6443-1986 渐开线圆柱齿轮图样上应注明的尺寸数据

GB 6443-1986标准概述

GB 6443-1986是中国国家标准，专门规定了渐开线圆柱齿轮图样上应注明的尺寸数据。这一标准对于确保齿轮制造的质量和一致性至关重要。它不仅规范了齿轮设计的基本要求，还明确了齿轮在图纸上的标注方式，为生产、检验和装配提供了统一的技术依据。

渐开线圆柱齿轮的基本尺寸数据

根据GB 6443-1986，渐开线圆柱齿轮图样上必须注明的关键尺寸包括模数、齿数、压力角、分度圆直径等。这些参数直接影响齿轮的工作性能和使用寿命。

• 模数：是齿轮设计中的重要参数，决定了齿轮的承载能力和强度。例如，在机械传动中，模数越大，齿轮越耐用。
• 齿数：影响齿轮的传动比和效率。通常情况下，齿数越多，传动比越精确。
• 压力角：决定了齿轮啮合时的接触状态。目前常用的有20°和14.5°两种标准值。
• 分度圆直径：是齿轮几何尺寸的基础，用于计算其他相关参数。

实际应用中的案例分析

以某汽车变速箱为例，其内部使用的渐开线圆柱齿轮需要满足高精度和低噪音的要求。根据GB 6443-1986，工程师在设计时选择了模数为3mm、齿数为21的齿轮，并设定了20°的压力角。通过精确标注这些尺寸数据，确保了齿轮在高速运转下的稳定性和可靠性。

此外，为了进一步提高齿轮的耐用性，制造商还对齿面进行了热处理，使其硬度达到HRC58-62。这种工艺结合标准化的设计参数，显著延长了齿轮的使用寿命。

标准的重要性与未来展望

GB 6443-1986作为一项基础性的国家标准，不仅规范了国内齿轮行业的技术要求，还为国际交流提供了参考依据。随着工业技术的发展，未来的齿轮设计将更加注重轻量化和智能化，而标准化的尺寸数据将成为实现这些目标的重要保障。

总之，遵循GB 6443-1986标准能够有效提升齿轮产品的质量和市场竞争力，为制造业的可持续发展奠定坚实基础。
