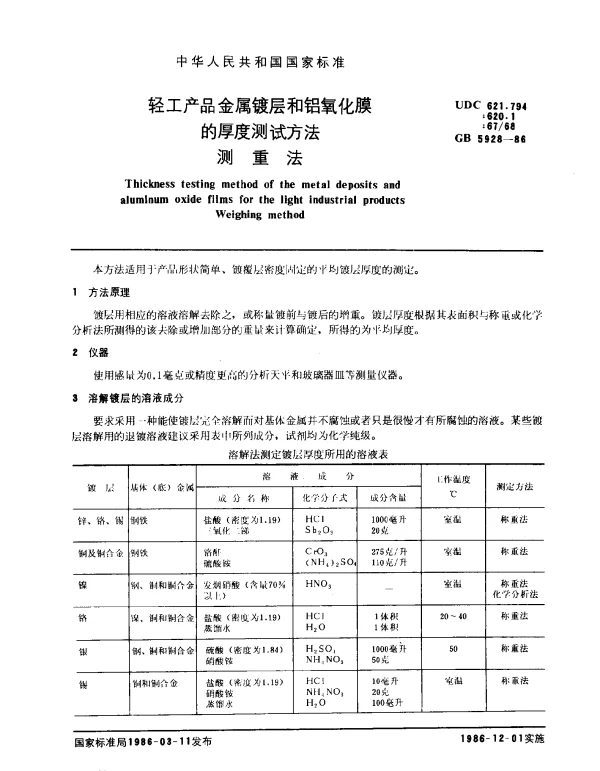

GB 5928-1986 轻工产品金属镀层和铝氧化膜的厚度测试方法测重法

引言

GB 5928-1986 是中国轻工业领域的一项国家标准，用于指导金属镀层和铝氧化膜厚度的测试方法。其中，测重法作为一种经典的检测手段，在工业生产中具有重要意义。本文将对测重法的基本原理、操作步骤以及其在实际应用中的优势与局限性进行深入分析。

测重法的基本原理

测重法的核心在于通过称量样品的质量变化来推算镀层或氧化膜的厚度。该方法基于以下假设：单位面积上的镀层质量与其厚度成正比。具体而言，通过测量未镀件和已镀件的质量差异，并结合材料密度及表面积数据，可以计算出镀层或氧化膜的实际厚度。

• 首先，需要精确称量未镀件的质量。
• 其次，在完成镀覆或氧化处理后，再次称量样品的质量。
• 最后，利用公式 \\( \\text{厚度} = \\frac{\\Delta m}{\\rho \\cdot A} \\)，其中 \\( \\Delta m \\) 表示质量差，\\( \\rho \\) 表示材料密度，\\( A \\) 表示表面积。

测重法的操作步骤

为了确保测试结果的准确性，测重法的操作需严格按照标准化流程执行：

1. 准备标准试样并记录其尺寸和重量。
2. 按照工艺要求完成镀层或氧化膜的制备。
3. 使用高精度电子天平称量试样的质量。
4. 根据公式计算厚度值，并记录实验数据。
5. 重复多次实验以验证结果的一致性。

测重法的优势与局限性

测重法因其简单易行、成本低廉而被广泛采用，但也存在一定的局限性：

• 优势：
• 无需复杂设备即可实现快速测量。
• 适用于多种材质表面处理的质量控制。
• 局限性：
• 对于多层复合结构难以区分各层的具体厚度。
• 受环境湿度等因素影响较大，可能导致误差增加。

结论

综上所述，GB 5928-1986 中提出的测重法是一种实用性强且经济有效的金属镀层及铝氧化膜厚度检测技术。然而，随着现代工业对产品质量要求的不断提高，未来应进一步优化该方法的适用范围和技术细节，以满足更严苛的应用场景需求。
