资源简介
摘要:本文件规定了硫化橡胶在多次压缩条件下的试验方法,包括试样的制备、试验设备的要求、试验步骤及结果的计算与表示。本文件适用于测定硫化橡胶在动态或反复压缩负荷下的性能表现。
Title:Test Method for Multiple Compression of Vulcanized Rubber
中国标准分类号:G41
国际标准分类号:83.060

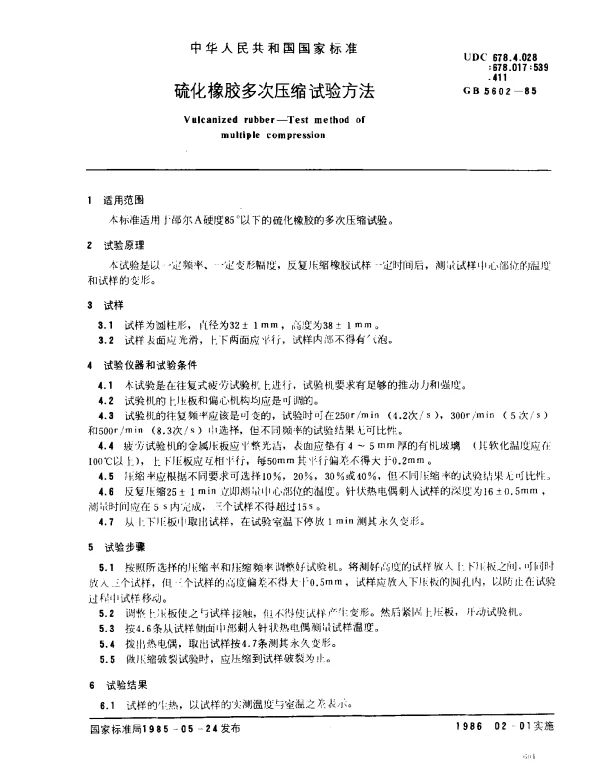

封面预览
拓展解读
GB 5602-1985是中国国家标准中关于硫化橡胶多次压缩试验方法的规定,主要用于评估硫化橡胶在反复受力条件下的性能表现。这种测试对于确保橡胶制品在实际应用中的耐用性和可靠性至关重要。
多次压缩试验的意义在于模拟橡胶制品在实际使用过程中可能经历的动态负载环境。例如,在汽车工业中,轮胎需要承受车辆重量和路面颠簸带来的反复压缩;在密封件领域,橡胶垫圈需要在高压和振动条件下保持其功能。因此,了解硫化橡胶的耐久性是产品质量控制的重要环节。
试验的基本原理是通过机械装置对试样施加周期性的压缩载荷,并记录其形变恢复能力。以下是主要步骤:
这些参数的选择直接影响到测试结果的真实性和准确性。
在GB 5602-1985标准中,涉及多个关键的技术指标,如:压缩永久变形率、应力松弛等。其中,压缩永久变形率反映了材料在长时间压缩后无法完全恢复原状的程度,而应力松弛则表示随着时间推移,材料内部应力逐渐减小的现象。
例如,在某次实验中,一种新型硫化橡胶经过10万次压缩循环后,其压缩永久变形率仅为3%,表明该材料具有优异的抗疲劳特性。这一数据为企业优化产品设计提供了重要参考。
以汽车行业为例,汽车制造商常需验证轮胎内衬层材料的耐久性。根据GB 5602-1985标准进行的多次压缩试验显示,某品牌轮胎在经历50万次压缩循环后仍能维持良好的形状稳定性。这一成绩不仅增强了消费者信心,也为公司赢得了市场竞争力。
此外,在航空航天领域,密封件的可靠度直接关系到飞行安全。通过严格的多次压缩试验,工程师可以筛选出最适合极端工况的橡胶配方,从而保障设备长期稳定运行。
综上所述,GB 5602-1985硫化橡胶多次压缩试验方法不仅是质量检测的重要工具,更是推动技术创新的关键手段。随着科技的进步,未来还将有更多先进的测试技术和设备应用于此类研究之中。
