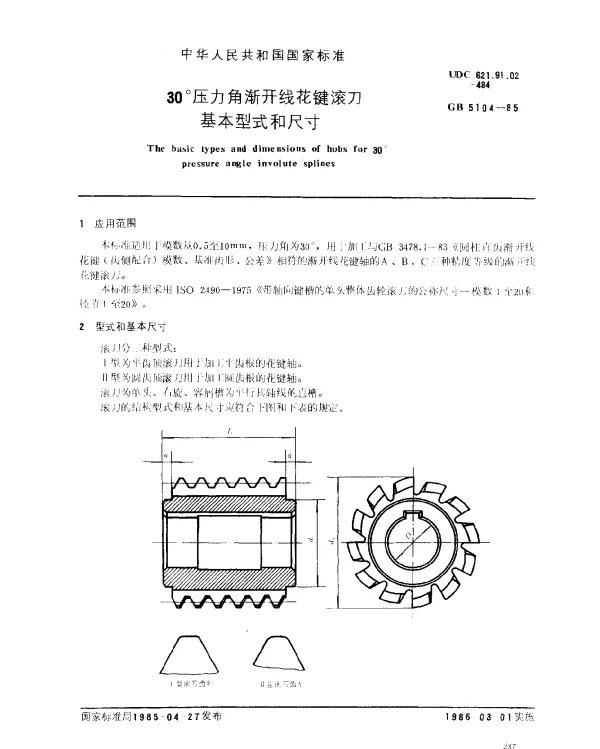

GB 5104-1985 30°压力角渐开线花键滚刀基本型式和尺寸

GB 5104-1985标准概述

GB 5104-1985是中国国家标准中关于30°压力角渐开线花键滚刀的基本型式和尺寸的规定。这一标准为机械制造行业提供了统一的技术规范，确保了花键滚刀的设计、生产和应用符合标准化要求。花键滚刀是用于加工齿轮或花键的重要工具，其性能直接影响到工件的质量和生产效率。

渐开线花键滚刀的关键参数

渐开线花键滚刀的核心在于其压力角和齿形设计。标准中明确规定了30°的压力角，这是为了保证滚刀在切削过程中的稳定性和精确性。此外，滚刀的齿形遵循渐开线原理，这种设计能够有效减少加工过程中的振动和噪音，提高加工精度。

• 压力角: 压力角是齿轮设计中的重要参数，直接影响齿轮的承载能力和传动效率。30°的压力角在重载条件下表现出色，因此被广泛应用于工业领域。
• 齿形设计: 渐开线齿形具有良好的啮合特性，能够均匀分布载荷，减少磨损，延长滚刀使用寿命。

滚刀的基本型式与尺寸

GB 5104-1985对滚刀的基本型式和尺寸进行了详细规定，包括滚刀的直径、长度、齿数等关键指标。这些参数的选择需要综合考虑加工对象的规格和工艺要求。

• 滚刀直径: 根据加工对象的不同，滚刀直径可以从几十毫米到上百毫米不等。
• 滚刀长度: 长度决定了滚刀的加工范围，通常与滚刀直径成正比。
• 齿数: 齿数影响滚刀的加工精度和效率，合理的齿数配置可以提高加工质量。

实际应用案例

以某汽车零部件制造商为例，该企业采用GB 5104-1985标准的滚刀加工汽车变速箱齿轮。通过严格遵守标准规定的参数，该企业成功提高了产品的加工精度，减少了废品率，显著提升了生产效率。据统计，采用符合标准的滚刀后，企业的年产量增长了约15%，成本降低了近10%。

综上所述，GB 5104-1985标准为渐开线花键滚刀的设计和应用提供了科学依据，其在工业领域的广泛应用证明了标准的重要性。未来，随着技术的进步，这一标准仍有进一步优化的空间，以满足更高精度和更高效能的需求。
