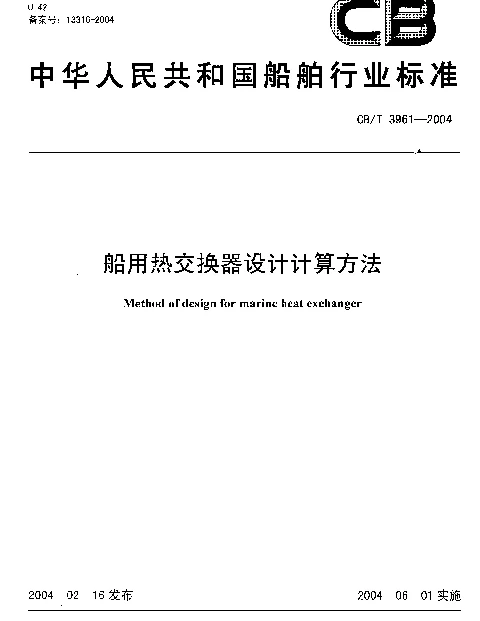

CBT 3961-2004 船用热交换器设计计算方法

CBT 3961-2004 船用热交换器设计计算方法常见问题解答

CBT 3961-2004 是船用热交换器设计的重要标准，以下是针对该标准的常见问题解答。

1. CBT 3961-2004 标准的主要内容是什么？

CBT 3961-2004 是中国船舶行业的一项国家标准，主要用于指导船用热交换器的设计与计算。该标准涵盖了热交换器的基本参数选择、传热计算、流体阻力计算、材料选择及结构设计等方面的内容，旨在确保热交换器在船舶环境中的可靠性和经济性。

2. 如何确定热交换器的设计温度和压力？

• 设计温度： 应根据实际工况中可能出现的最高或最低温度来确定，通常需考虑极端条件下的热负荷变化。
• 设计压力： 应结合系统内流体的压力波动范围进行设定，同时留有一定的安全裕度（通常为工作压力的1.5倍）。

这些参数是热交换器设计的基础，直接影响设备的选型和材料选择。

3. 热交换器的传热计算如何进行？

传热计算的核心公式为：Q = k × A × ΔTm，其中：

• Q：热负荷（单位：W）；
• k：总传热系数（单位：W/(m²·K)）；
• A：换热面积（单位：m²）；
• ΔTm：对数平均温差（单位：K）。

在具体计算时，需根据流体性质、流动状态等因素确定k值，并通过公式反算所需的换热面积。

4. 流体阻力计算的作用是什么？

流体阻力计算用于评估热交换器内部流道的压降情况，确保流体能够顺畅流动并满足系统需求。计算公式通常包括沿程阻力和局部阻力两部分，具体公式如下：

• 沿程阻力：ΔP = f × (L/D) × ρv²/2；
• 局部阻力：ΔP = ξ × ρv²/2。

其中，f为摩擦系数，L为管长，D为管径，ρ为流体密度，v为流速，ξ为局部阻力系数。

5. 材料选择有哪些注意事项？

• 应根据流体的腐蚀特性选择耐腐蚀性能良好的材料，例如不锈钢、铜合金等。
• 需综合考虑材料的强度、硬度和成本，确保满足设计温度和压力的要求。
• 对于特殊工况（如高温高压），建议采用复合材料以提高可靠性。

材料选择直接关系到热交换器的使用寿命和安全性。

6. 如何验证热交换器的设计是否符合标准？

在完成设计后，需对照CBT 3961-2004 的要求逐一检查以下内容：

• 是否满足规定的传热效率和流体阻力指标；
• 材料选择是否符合相关规范；
• 结构设计是否满足强度和刚度要求；
• 是否进行了必要的校核计算。

若所有指标均达标，则可认为设计合格。

7. CBT 3961-2004 是否适用于所有类型的船用热交换器？

CBT 3961-2004 主要适用于板式、管壳式等常见的船用热交换器类型，但对于一些特殊用途（如核动力船舶）的热交换器可能不完全适用。在实际应用中，需结合具体情况进行调整。
