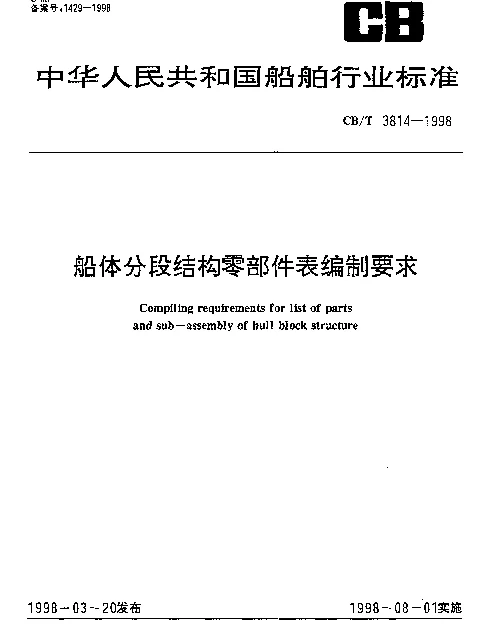

CBT 3814-1998 船体分段结构零部件表编制要求

CBT 3814-1998 船体分段结构零部件表编制要求

船体分段结构的零部件表是船舶设计与制造过程中的重要文件之一，它详细列出了船体分段中所需的各种零部件及其技术参数。为了确保船体分段结构的设计、生产及维护能够高效进行，中国国家标准《CBT 3814-1998》对船体分段结构零部件表的编制提出了明确的要求。

编制原则

在编制船体分段结构零部件表时，应遵循以下基本原则：

• 完整性: 确保所有必要的零部件都被列出，避免遗漏。
• 准确性: 所有数据和信息必须精确无误，以保证后续工作的顺利开展。
• 规范性: 遵循国家和行业标准，确保零部件表的统一性和可操作性。

零部件表的内容要求

根据《CBT 3814-1998》，船体分段结构零部件表应包括以下内容：

• 零部件编号: 每个零部件都应有一个唯一的编号，以便于管理和查询。
• 零部件名称: 明确每个零部件的具体名称，便于识别。
• 材料规格: 列出零部件所使用的材料及其规格，如钢材型号、厚度等。
• 尺寸参数: 包括零部件的长度、宽度、高度等关键尺寸。
• 技术要求: 对零部件的加工精度、表面处理、焊接要求等提出具体的技术指标。
• 数量: 明确每个零部件在船体分段中的数量需求。

编制流程

船体分段结构零部件表的编制通常按照以下步骤进行：

1. 收集设计图纸及相关技术资料。
2. 分析船体分段的结构特点，确定需要的零部件种类。
3. 根据设计要求和技术规范，逐一填写零部件表的各项内容。
4. 经过内部审核和校对后，提交给相关部门审批。
5. 根据反馈意见进行修改和完善，最终形成正式的零部件表。

结论

《CBT 3814-1998》为船体分段结构零部件表的编制提供了详细的指导，确保了船体设计和制造的质量与效率。通过严格遵守这些要求，可以有效减少错误和返工，提高船舶建造的整体水平。
