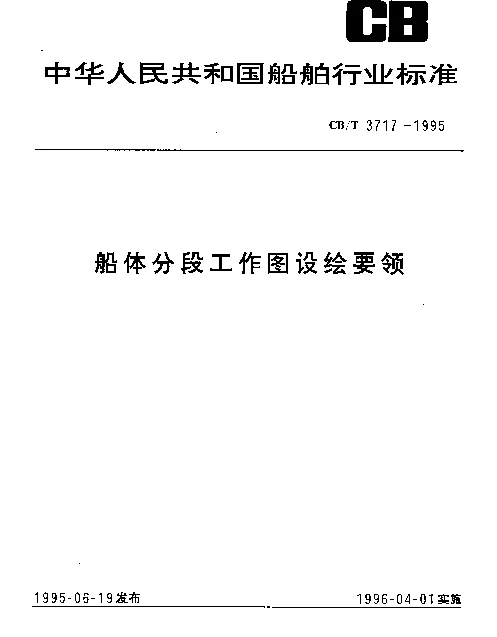

CBT 3717-1995 船体分段工作图设绘要领

FAQ列表

以下是关于CBT 3717-1995《船体分段工作图设绘要领》的常见问题解答，按优先级排序。

1. CBT 3717-1995是什么？

CBT 3717-1995是中国国家标准，全称《船体分段工作图设绘要领》，规定了船体分段工作图的设计和绘制方法，适用于船舶制造行业。

2. 船体分段工作图的作用是什么？

船体分段工作图是船舶建造过程中用于指导分段制造的重要技术文件。它详细描述了分段的几何尺寸、结构细节和安装要求，确保分段制造符合设计要求。

3. 船体分段工作图的设绘流程是什么？

• 收集原始设计数据，包括总布置图和结构图。
• 根据分段划分原则进行分段划分。
• 绘制分段结构图，标注尺寸和材料信息。
• 检查并校核图纸，确保无误后提交审批。

4. 分段划分的原则有哪些？

• 分段的重量和尺寸应便于吊装和运输。
• 尽量减少焊缝数量，提高施工效率。
• 分段边界应与主肋骨线或横剖面线对齐。
• 考虑分段的独立性和互换性。

5. 如何处理分段中的复杂节点？

对于复杂的节点，应采用详细的局部放大图来表达。同时，需在图中标注清楚节点的连接方式、材料规格和焊接要求，确保施工人员能够准确理解。

6. 船体分段工作图中需要标注哪些内容？

• 分段的几何尺寸（长度、宽度、高度）。
• 材料种类和厚度。
• 焊缝类型及焊接要求。
• 安装孔的位置和尺寸。
• 其他特殊要求（如加强筋布置等）。

7. 为什么需要对分段工作图进行校核？

校核是为了确保图纸的准确性、完整性和一致性，避免因错误导致的返工或质量问题。校核内容包括尺寸校核、结构完整性检查和工艺可行性评估。

8. 如果分段工作图不符合标准怎么办？

如果发现图纸不符合CBT 3717-1995的要求，应及时修改并重新提交审核。修改时需严格按照标准进行调整，必要时可咨询专业技术人员。

9. CBT 3717-1995是否适用于所有类型的船舶？

CBT 3717-1995主要适用于常规船舶的船体分段工作图设绘，但对于特殊用途船舶（如军用舰艇或超大型油轮），可能需要额外补充设计要求。

10. 如何学习和掌握CBT 3717-1995的标准？

• 阅读标准原文，理解其基本要求。
• 参加相关培训课程，了解实际应用案例。
• 多参考优秀的设计实例，积累实践经验。
• 定期更新知识，关注最新修订版本。
