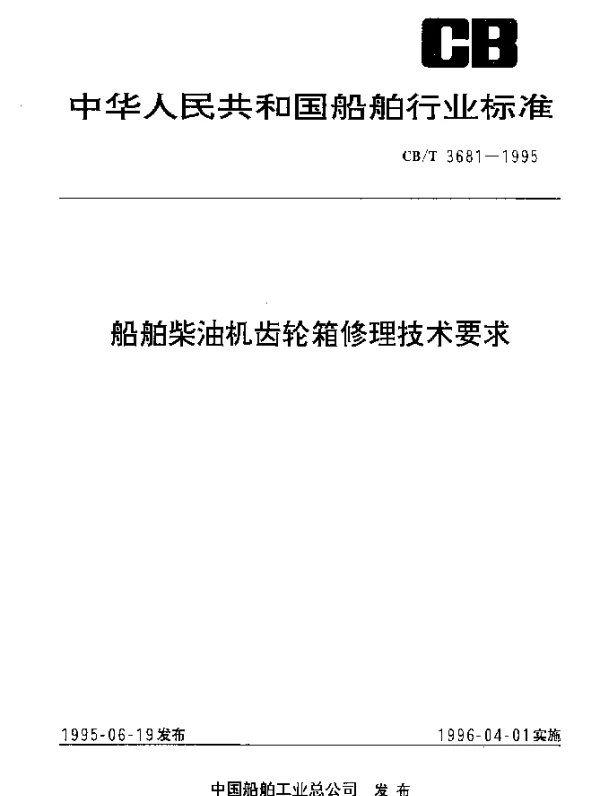

CBT 3681-1995 船舶柴油机齿轮箱修理技术要求

船舶柴油机齿轮箱修理技术要求

船舶柴油机齿轮箱是船舶动力系统中的关键部件之一，其性能直接影响到船舶的运行效率和安全性。为了确保船舶柴油机齿轮箱在维修后的可靠性和耐用性，国家标准 CBT 3681-1995 提供了详细的修理技术要求。本文将围绕该标准的核心内容进行分析与阐述。

齿轮箱修理的基本原则

根据 CBT 3681-1995 的规定，齿轮箱修理应遵循以下基本原则：

• 确保修理后的齿轮箱符合原设计参数和技术指标。
• 在修理过程中，优先采用先进的工艺技术和材料，以提高齿轮箱的使用寿命。
• 严格控制修理过程中的质量检测环节，确保每个步骤都达到标准要求。

齿轮箱主要部件的修理要求

齿轮箱的主要部件包括齿轮、轴承、壳体等，针对这些部件的具体修理要求如下：

齿轮的修理

• 齿面磨损处理: 齿轮齿面磨损超过设计厚度的10%时，需进行修复或更换。
• 热处理要求: 齿轮修复后需重新进行热处理，以恢复其机械性能。
• 精度检查: 修理后的齿轮需通过精密测量设备检查其齿距偏差和齿形误差。

轴承的修理

• 滚动轴承更换: 滚动轴承的滚道表面出现裂纹或严重磨损时，必须更换为同型号的新轴承。
• 滑动轴承修复: 滑动轴承的轴瓦表面损伤深度不得超过0.2mm，否则需重新浇铸或更换。
• 润滑系统维护: 确保轴承润滑系统的清洁度，避免因杂质导致的损坏。

壳体的修理

• 裂纹修复: 壳体出现裂纹时，需采用焊接或补强措施进行修复。
• 密封性检查: 修理后的壳体需进行水压试验，确保其密封性能符合标准。
• 尺寸校核: 修理后的壳体尺寸偏差不得超过设计值的±0.5mm。

修理过程中的质量控制

为了保证齿轮箱修理的质量，必须建立完善的质量控制体系。具体措施包括：

• 对所有修理工作进行详细的记录，确保可追溯性。
• 定期对修理人员进行技能培训，提高其操作水平。
• 引入先进的检测设备，如三坐标测量仪、超声波探伤仪等，用于零部件的精确检测。

结论

船舶柴油机齿轮箱的修理是一项复杂而细致的工作，需要严格按照 CBT 3681-1995 标准执行。通过对齿轮、轴承和壳体等关键部件的科学修理，并结合严格的质量控制措施，可以有效提升齿轮箱的性能和可靠性，从而保障船舶的安全运行。
