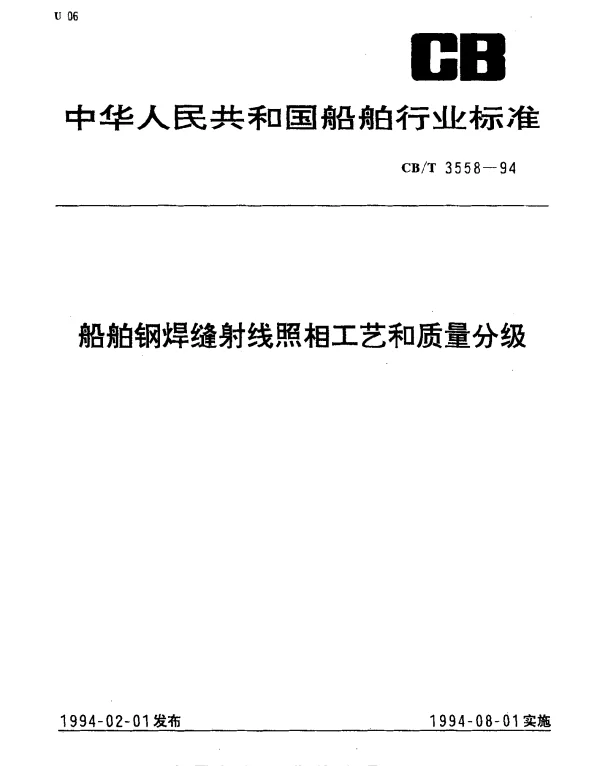

CBT 3558-1994 船舶钢焊缝射线照相工艺和质量分级

CBT 3558-1994 标准概述

CBT 3558-1994 是中国船舶工业领域的一项重要标准，全称是《船舶钢焊缝射线照相工艺和质量分级》。这项标准详细规定了船舶制造中钢焊缝射线检测的技术要求、操作流程以及质量分级方法。它为确保船舶焊接质量提供了科学依据，是保障船舶安全运行的重要技术文件。

射线照相技术的应用

射线照相是一种无损检测技术，通过X射线或γ射线穿透材料后形成影像，从而检测材料内部缺陷。在船舶制造中，焊缝的质量直接影响到整个结构的安全性。因此，采用射线照相技术对焊缝进行检测显得尤为重要。这项技术能够有效发现气孔、裂纹、夹渣等潜在缺陷，为后续修复提供依据。

• 检测原理：射线照相利用不同材料对射线吸收能力的不同，将焊缝内部的缺陷以图像形式展现出来。
• 设备选择：通常选用高能量的X射线机或γ射线源，以适应船舶大型构件的检测需求。

质量分级的重要性

根据CBT 3558-1994标准，焊缝质量被分为多个等级，每个等级对应不同的缺陷允许范围。这种分级制度有助于明确检测结果的意义，并指导后续处理措施。例如，一级焊缝不允许有任何影响结构强度的缺陷，而二级焊缝则允许存在少量不影响整体性能的小型缺陷。

• 一级焊缝：适用于关键部位，如主甲板和船体框架。
• 二级焊缝：适用于次要部位，如辅助管道和支撑结构。

实际案例分析

以某大型集装箱船为例，在建造过程中采用了CBT 3558-1994标准进行焊缝检测。通过对主甲板焊缝的射线照相检查，技术人员发现了多处微小裂纹。根据标准，这些裂纹被归类为二级缺陷，需要立即修补。经过及时修复后，该船顺利通过验收并投入运营，至今未出现任何质量问题。

这一案例充分证明了CBT 3558-1994标准在实际生产中的有效性。它不仅提高了船舶制造的质量水平，还显著降低了因焊接缺陷引发事故的风险。

总结

CBT 3558-1994标准作为船舶工业的重要规范，对于提升焊缝检测技术水平具有不可替代的作用。通过科学合理的射线照相技术和严格的质量分级制度，可以有效保证船舶的安全性和可靠性。未来，随着技术的进步，该标准仍需不断更新和完善，以满足更高标准的行业需求。
