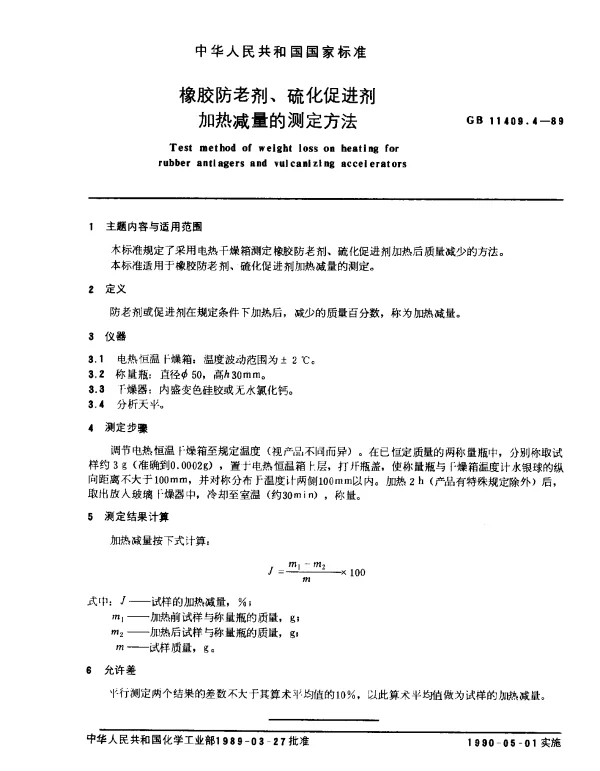

GB 11409.4-1989 橡胶防老剂、硫化促进剂加热减量的测定方法

关于GB 11409.4-1989标准的常见问题解答

本FAQ旨在帮助用户更好地理解和应用GB 11409.4-1989《橡胶防老剂、硫化促进剂加热减量的测定方法》。

1. GB 11409.4-1989是什么？

GB 11409.4-1989 是中国国家标准，规定了测定橡胶防老剂和硫化促进剂在加热过程中质量损失的方法。该标准适用于评估这些化学助剂的热稳定性。

2. 为什么需要测定加热减量？

测定加热减量是为了评估橡胶防老剂和硫化促进剂在高温条件下的分解或挥发情况。这对于确保橡胶制品的质量和使用寿命至关重要。

3. 测定加热减量的主要步骤有哪些？

• 准备样品并称重。
• 将样品放入恒温烘箱中，在规定的温度下加热一定时间。
• 取出样品后冷却至室温并再次称重。
• 计算加热前后的质量差，得出加热减量百分比。

4. 加热减量的结果对产品质量有何影响？

如果加热减量过高，表明样品在高温下容易分解或挥发，这可能会影响橡胶制品的性能和寿命。因此，结果低于标准限值是必要的。

5. 标准中规定的加热温度和时间是多少？

根据GB 11409.4-1989，通常加热温度为120°C，时间为60分钟。具体要求可能因产品类型而异，需参考标准中的详细说明。

6. 如果加热减量超出标准限值怎么办？

如果加热减量超出标准限值，应检查生产过程是否存在问题，例如原料纯度不足或工艺控制不当。必要时需调整配方或改进生产工艺。

7. 是否可以使用其他温度或时间进行测试？

不可以。GB 11409.4-1989明确规定了测试条件，任何偏离标准条件的操作都可能导致结果不准确，无法用于质量评定。

8. 测试中如何避免误差？

• 确保样品均匀分布，避免局部过热。
• 使用高精度天平进行称重。
• 严格控制烘箱温度和时间。
• 测试前后注意样品的密封保存，防止外界污染。

9. GB 11409.4-1989与国际标准有何不同？

GB 11409.4-1989是中国国家标准，其测试条件和方法可能与某些国际标准（如ISO）略有差异。在国际贸易中，需根据合同要求选择适用的标准。

10. 如何获取GB 11409.4-1989的完整文本？

可以通过国家标准化管理委员会网站或相关机构购买标准文本。此外，部分图书馆或科研单位也可能提供查阅服务。
