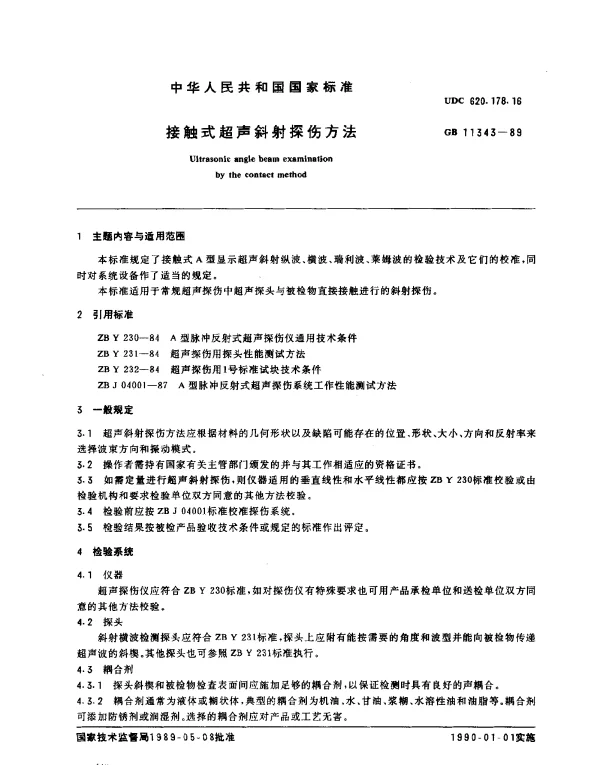

GB 11343-1989 接触式超声斜射探伤方法

GB 11343-1989 接触式超声斜射探伤方法

GB 11343-1989 是中国国家标准化管理委员会发布的一项关于接触式超声斜射探伤方法的标准。这项标准详细规定了利用超声波技术对材料和工件进行无损检测的具体操作流程和技术要求。超声斜射探伤是一种广泛应用的无损检测技术，通过将超声波以一定角度入射到被检测材料表面，从而实现对内部缺陷的精确探测。

核心原理

超声斜射探伤的核心原理是基于超声波在不同介质中的传播特性。当超声波从一种介质进入另一种介质时，会发生折射、反射等现象。通过分析这些现象，可以判断材料内部是否存在裂纹、气孔或其他缺陷。这种技术不仅能够检测出缺陷的位置，还能评估其大小和形状。

• 超声波的折射角由斯涅尔定律决定，即入射角和折射角之间的关系。
• 检测中常用的频率范围为1MHz至10MHz，频率越高，分辨率越高，但穿透能力会减弱。

应用领域

GB 11343-1989 标准广泛应用于工业生产中的质量控制环节。例如，在航空航天、船舶制造、压力容器等领域，对高强度合金和复合材料的检测尤为重要。

• 在航空领域，飞机发动机叶片的制造需要严格的质量保证，超声斜射探伤能够有效发现叶片内部的微小裂纹。
• 在核电行业，压力容器的焊接部位常需接受超声波检测，以确保其安全性。

实际案例

某大型造船厂曾使用GB 11343-1989标准对一艘万吨级货轮的船体结构进行了全面检测。技术人员采用频率为5MHz的超声探头，以30°的角度对船体钢板进行扫描。经过检测，成功发现了多处厚度不均和局部裂纹问题，这些问题若未及时发现，可能会影响船只的安全航行。

总之，GB 11343-1989标准为接触式超声斜射探伤提供了科学规范的操作指南，保障了工业生产的质量和安全。随着技术的进步，这一标准也在不断完善，为更多领域的无损检测提供了技术支持。
