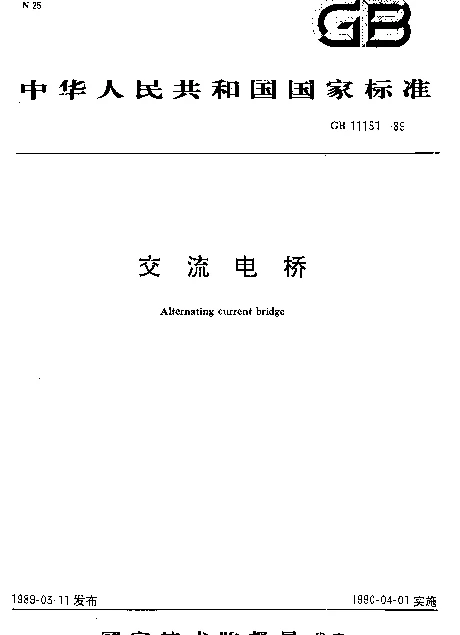

GB 11151-1989 交流电桥

GB 11151-1989 交流电桥的理论基础与应用分析

GB 11151-1989 是中国国家标准中关于交流电桥的一份重要文件，它详细规定了交流电桥的设计、制造和测试标准。交流电桥作为一种经典的测量工具，在电气工程领域具有广泛的应用价值。本文将从交流电桥的基本原理出发，探讨其在现代工程中的实际应用，并结合GB 11151-1989 的要求进行深入分析。

交流电桥的基本原理

交流电桥是一种基于平衡条件工作的精密测量装置，其核心原理是通过调节电路参数使电桥达到平衡状态。当电桥达到平衡时，桥路中没有电流流过，此时可以精确计算未知元件的阻抗或电容值。

• 交流电桥由四个桥臂组成，每个桥臂包含一个电阻、电感或电容元件。
• 通过调节桥臂中的可变元件（如滑线电阻），可以使电桥达到平衡。
• 平衡条件通常通过电压表或其他检测设备来实现。

这种设计使得交流电桥不仅能够用于测量阻抗，还能应用于频率特性分析等复杂场景。

GB 11151-1989 的规范要求

GB 11151-1989 对交流电桥的设计和性能提出了严格的要求，确保其在工业应用中的可靠性和准确性。以下是该标准的核心内容：

• 精度要求： 电桥的测量误差不得超过规定的范围，以保证测量结果的可靠性。
• 环境适应性： 电桥需能够在不同温度、湿度条件下正常工作，符合工业级标准。
• 结构设计： 标准对电桥的机械结构提出了明确要求，包括接线端子的牢固性、屏蔽措施的有效性等。

这些规范为交流电桥的实际应用提供了重要的技术指导。

交流电桥的实际应用

尽管现代电子测量仪器已经高度智能化，但交流电桥因其高精度和稳定性，仍然在某些特定领域发挥着不可替代的作用。例如：

• 在电力系统中，交流电桥可用于检测电缆的绝缘性能。
• 在电子元器件生产中，电桥可以用于检测电阻、电容等元件的质量。
• 在科研领域，交流电桥被广泛应用于材料介电特性的研究。

这些应用场景充分体现了交流电桥的重要性和实用性。

结论

GB 11151-1989 对交流电桥的标准化定义为这一经典测量工具的发展奠定了坚实的基础。通过对交流电桥基本原理和实际应用的分析，我们可以看到其在现代工程中的持续价值。未来，随着新材料和新技术的不断涌现，交流电桥仍有广阔的发展空间，值得进一步探索和优化。
