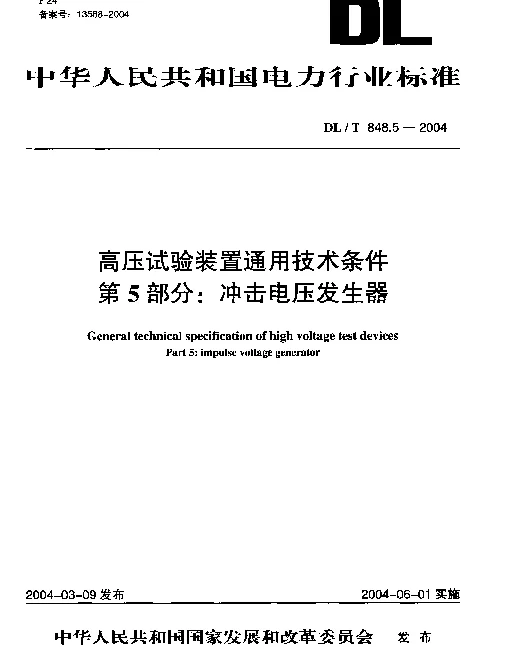

DLT 848.5-2004 高压试验装置通用技术条件.第5部分：冲击电压发生器

常见问题解答（FAQ）

以下是关于《DLT 848.5-2004 高压试验装置通用技术条件 第5部分：冲击电压发生器》的常见问题解答。

1. 冲击电压发生器的主要用途是什么？

冲击电压发生器主要用于模拟雷电过电压和操作过电压，以测试电力设备的绝缘性能和耐压能力。它广泛应用于高压电气设备的出厂试验和现场检测。

2. 根据DLT 848.5-2004标准，冲击电压发生器的基本组成有哪些？

根据标准，冲击电压发生器通常由以下几个主要部分组成：

• 主电容：用于存储电能。
• 充电电源：为发生器提供初始能量。
• 放电开关：控制电能的释放。
• 波形形成网络：用于调整输出电压的波形。
• 测量系统：监测输出电压和电流。

3. 冲击电压发生器的输出波形有哪些要求？

根据DLT 848.5-2004标准，冲击电压发生器的输出波形需满足以下要求：

• 波形应接近实际雷电波形（如1.2/50 μs波形）。
• 波形的上升时间和半峰值时间需符合特定的技术指标。
• 输出波形的幅值精度和稳定性需要在规定范围内。

4. 如何选择合适的冲击电压发生器容量？

选择冲击电压发生器容量时，应考虑以下因素：

• 被试设备的额定电压和绝缘水平。
• 试验所需的冲击电压幅值。
• 试验频率和持续时间。
• 标准中规定的最小容量要求。

5. 冲击电压发生器的维护和校准周期是多久？

根据DLT 848.5-2004标准，冲击电压发生器的维护和校准周期建议如下：

• 日常检查：每月至少进行一次。
• 全面维护：每年至少进行一次。
• 校准：每两年进行一次，或在设备出现异常时立即校准。

6. 冲击电压发生器的使用环境有哪些限制？

根据标准，冲击电压发生器的使用环境需满足以下条件：

• 工作温度范围：一般为-10℃至+40℃。
• 相对湿度：不超过90%（无凝露）。
• 海拔高度：不超过1000米。
• 避免强电磁干扰和机械振动。

7. 冲击电压发生器的安全注意事项有哪些？

在使用冲击电压发生器时，需注意以下安全事项：

• 操作人员需经过专业培训并持证上岗。
• 试验前需确保设备接地良好。
• 试验过程中严禁靠近高压区域。
• 试验结束后需对设备进行充分放电。
• 严格按照标准和说明书操作，避免误操作导致设备损坏或人身伤害。

8. 冲击电压发生器的校准方法有哪些？

冲击电压发生器的校准方法主要包括：

• 使用标准高压分压器进行比对校准。
• 利用示波器观察输出波形是否符合标准要求。
• 通过专用仪器检测输出电压的幅值和稳定性。

9. 冲击电压发生器的输出电压幅值如何调节？

输出电压幅值的调节可以通过以下方式实现：

• 调整主电容的充电电压。
• 改变波形形成网络中的电阻和电容参数。
• 更换不同容量的主电容。

10. 冲击电压发生器的波形调整为什么重要？

波形调整的重要性体现在以下几个方面：

• 准确的波形能够更真实地模拟实际雷电过电压。
• 不符合标准的波形可能导致测试结果不准确。
• 波形调整直接影响设备的绝缘耐受能力评估。
