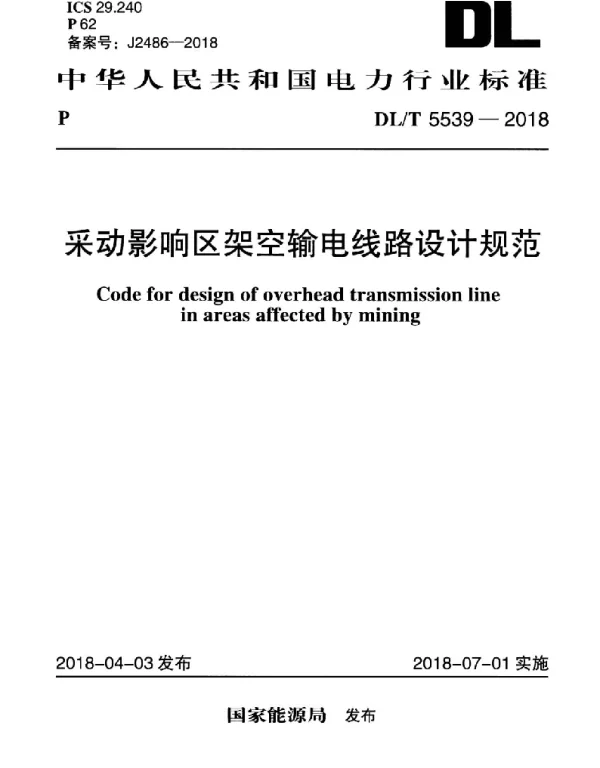

DLT 5539-2018 采动影响区架空输电线路设计规范

DLT 5539-2018 采动影响区架空输电线路设计规范常见问题解答

本FAQ旨在帮助设计师和工程师更好地理解和应用DLT 5539-2018标准。

一、基础概念与适用范围

1. DLT 5539-2018的主要适用场景是什么？

• DLT 5539-2018适用于因采动（如煤矿开采、金属矿开采等）导致的地表沉降或变形区域内的架空输电线路设计。
• 该规范主要针对可能出现的地基不均匀沉降、滑坡、裂缝等问题，提出相应的设计要求。

2. DLT 5539-2018是否适用于所有类型的采动影响区？

• 并非所有采动影响区都适用此规范。只有当采动影响可能导致地表变形达到一定程度时，才需要遵循本规范。
• 具体判断依据包括地表变形速率、变形幅度以及对输电线路安全的影响程度。

二、设计原则与方法

3. 在采动影响区进行输电线路设计时，有哪些基本原则需要遵循？

• 优先选择避开采动影响区的设计方案，若无法避开，则需采取加强措施。
• 设计中应充分考虑地表变形对杆塔稳定性、导线张力及绝缘子串的影响。
• 应根据采动影响区的具体情况，合理选择杆塔类型和基础形式。

4. 如何确定采动影响区的变形预测值？

• 通过地质勘探和数值模拟方法，结合矿区开采计划，预测地表变形参数。
• 变形预测值应包括水平位移、垂直沉降及倾斜等指标。
• 设计时应留有足够的安全裕度，避免因预测误差导致结构失效。

三、杆塔与基础设计

5. 采动影响区的杆塔设计应重点关注哪些方面？

• 杆塔应具备足够的抗倾覆能力，以应对可能的地基不均匀沉降。
• 建议采用柔性杆塔设计，减少地表变形对杆塔的影响。
• 必要时可增加杆塔基础的埋深或采用桩基础。

6. 基础设计中如何处理采动影响？

• 基础设计应考虑地基的承载力和变形特性，优先选用抗变形能力强的基础型式。
• 对于浅基础，可通过加宽基础底面积或设置抗滑键来提高稳定性。
• 对于深基础，可采用桩基础或锚杆基础，增强其抗拔和抗剪能力。

四、导线与绝缘子设计

7. 导线在采动影响区的设计应注意哪些问题？

• 导线弧垂应适当增大，以适应可能的地表沉降引起的杆塔间距变化。
• 导线的张力设计应考虑地表变形对杆塔受力的影响。
• 导线与地面的最小距离应满足规程要求，并预留一定的安全裕度。

8. 绝缘子串的设计如何应对采动影响？

• 绝缘子串长度应适当增加，以防止因杆塔倾斜导致的闪络现象。
• 绝缘子的选择应兼顾机械强度和电气性能，确保在极端条件下仍能可靠运行。
• 必要时可增加均压环或其他防电晕装置。

五、施工与运维

9. 施工过程中如何确保采动影响区的输电线路安全？

• 施工前应进行详细的地质勘察和变形监测，制定合理的施工方案。
• 施工过程中应严格控制开挖深度和爆破力度，避免加剧地表变形。
• 施工完成后应及时恢复植被，减少水土流失对地基稳定性的影响。

10. 运维阶段如何监控采动影响区的输电线路状态？

• 定期开展地表变形监测，及时发现异常情况。
• 加强对杆塔基础和导线的巡检，确保其处于良好状态。
• 建立应急预案，一旦发生严重变形，立即采取应急措施。
