DLT 540-1994是中国电力行业标准中关于QJ-25、50、80型气体继电器的检验规程，这一规程对于确保电力设备的安全运行具有重要意义。气体继电器是变压器等电力设备中的关键保护装置，其功能在于检测设备内部故障时产生的气体并触发报警或跳闸信号，从而保障设备和人员的安全。

气体继电器的基本原理与重要性

气体继电器的核心原理是利用油流冲击和气体积聚来判断变压器内部是否存在故障。当变压器发生过热、短路或其他异常情况时，绝缘材料分解会产生气体，这些气体会聚集在气体继电器内。一旦气体积聚到一定量，继电器会触发动作，发出报警或跳闸信号。这种机制能够及时发现潜在问题，避免设备损坏或事故扩大。

• QJ-25型气体继电器：适用于小容量变压器，体积小巧，安装方便。
• QJ-50型气体继电器：适用于中等容量变压器，性能更加稳定。
• QJ-80型气体继电器：适用于大容量变压器，具备更高的灵敏度和可靠性。

这些型号的选择需根据变压器的实际容量和运行环境确定，以确保最佳的保护效果。

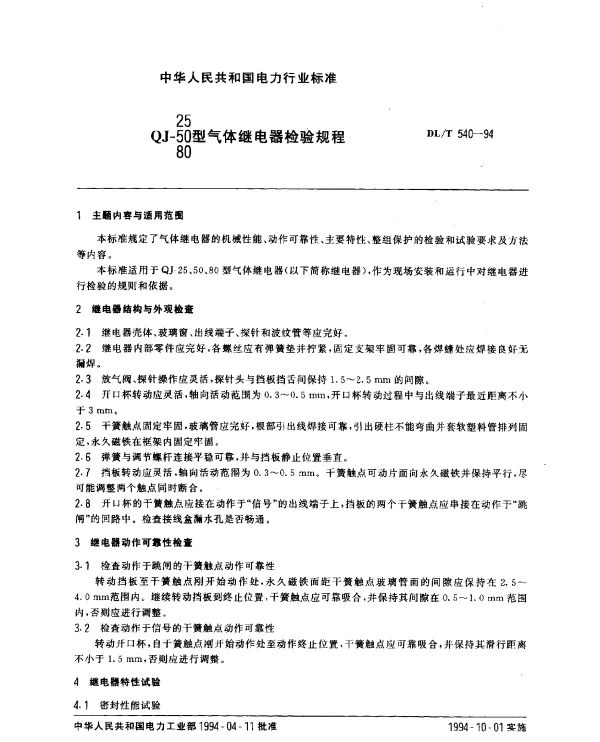

DLT 540-1994规程的主要内容

DLT 540-1994规程详细规定了气体继电器的检验流程和技术要求。其中包括外观检查、密封性测试、动作试验、整定值校验等多个环节。规程还强调了定期维护的重要性，要求每半年对气体继电器进行一次全面检查，确保其始终处于良好的工作状态。

例如，在动作试验中，技术人员需要模拟气体积聚的过程，观察继电器是否能准确触发报警或跳闸信号。这一过程不仅验证了设备的功能完整性，也帮助发现可能存在的隐患。

实际案例分析

某变电站曾因未按规程定期检查气体继电器而导致设备故障。在一次例行巡检中发现，QJ-50型气体继电器内部积聚了大量气体，但由于长期未进行维护，继电器未能及时动作，导致变压器内部故障进一步恶化，最终造成设备停运。通过此次事件，该变电站加强了对DLT 540-1994规程的执行力度，显著提高了设备的可靠性和安全性。

综上所述，DLT 540-1994规程为气体继电器的检验提供了科学依据，其实施对于保障电力系统的安全运行至关重要。
