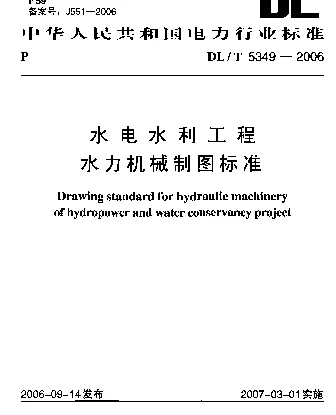

DLT 5349-2006 水电水利工程 水力机械制图标准

DLT 5349-2006水电水利工程水力机械制图标准概述

DLT 5349-2006是中国国家标准化管理委员会发布的关于水电水利工程中水力机械制图的标准文件。该标准旨在规范水电水利工程中水力机械设备的制图方法和要求，以确保设计、制造、安装及维护过程中的统一性和准确性。

标准的主要内容

• 适用范围: 本标准适用于水电水利工程中水力机械设备的设计、制造、安装及验收阶段。
• 术语与定义: 明确了水力机械制图中涉及的专业术语及其定义，为后续内容提供基础。
• 图纸的基本要求: 包括图纸的比例、尺寸标注、符号表示等基本要素，强调了清晰性和一致性的重要性。
• 零部件的表达方式: 对于水力机械的关键部件，如叶片、导叶、转轮等，提供了详细的绘制规范。
• 装配图的要求: 规定了水力机械整体装配图的编制原则，包括零件编号、明细表等内容。

标准的意义与影响

DLT 5349-2006的发布对水电水利工程的发展具有重要意义。首先，它提高了水力机械设备制图的质量和效率，减少了因不规范造成的工程延误和成本增加。其次，通过统一的制图标准，促进了不同单位之间的协作与交流，增强了项目的整体管理水平。

结论

DLT 5349-2006作为水电水利工程领域的专业标准，不仅规范了水力机械制图的技术细节，还为行业内的技术进步奠定了坚实的基础。未来，应进一步推广和应用该标准，以提升我国水电工程的整体技术水平。
