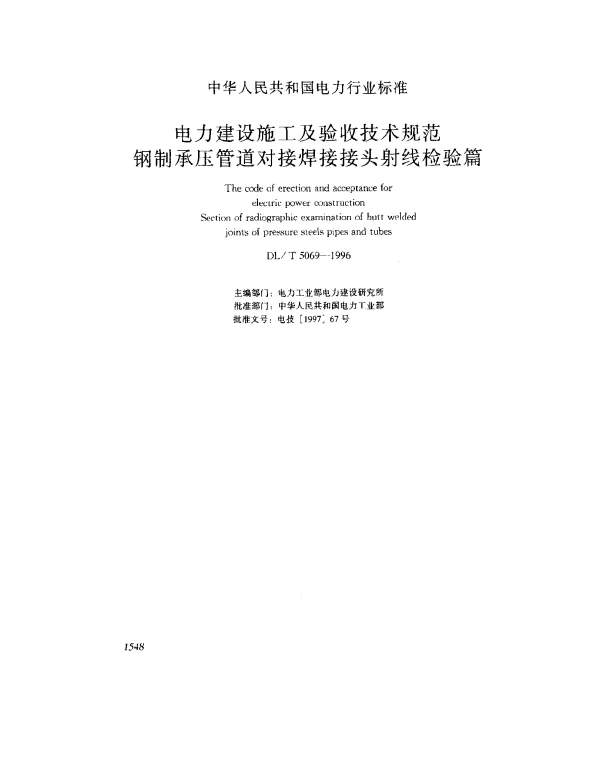

DLT 5069-1996 电力建设施工及验收技术规范钢制承压管道对接焊接接头射线检验篇

DLT 5069-1996 标准概述

DLT 5069-1996 是中国电力行业的一项重要标准，名为《电力建设施工及验收技术规范钢制承压管道对接焊接接头射线检验篇》。这项标准主要针对电力建设中钢制承压管道的焊接质量控制和检测方法进行了详细规定，旨在确保管道在高压、高温等恶劣工况下的安全性和可靠性。标准涵盖了射线检验的技术要求、操作流程以及验收准则，为电力工程中的焊接质量管理提供了科学依据。

射线检验的重要性

射线检验是一种无损检测技术，广泛应用于工业领域，尤其是对金属材料的内部缺陷进行检测。对于钢制承压管道而言，焊接接头的质量直接关系到整个系统的安全性。如果焊接缺陷未被及时发现，可能导致管道泄漏、爆裂等问题，进而引发严重的安全事故。因此，射线检验成为确保焊接质量的关键环节。

• 检测原理： 射线检验利用 X 射线或 γ 射线穿透材料时的吸收特性，通过记录透射后的影像来判断是否存在缺陷。
• 适用范围： 主要用于检测焊缝中的气孔、夹渣、裂纹等缺陷。
• 技术优势： 能够提供直观的图像信息，便于分析和判断。

标准的具体要求与实施

DLT 5069-1996 对射线检验的操作细节提出了严格的要求。例如，明确规定了检测比例（通常不低于 10%）、曝光参数的选择以及底片的评定标准。此外，还强调了检验人员的专业资质，要求其具备相关资格证书并经过培训。

• 检测比例： 根据管道的重要程度和设计压力的不同，设定不同的检测比例。
• 曝光参数： 包括管电压、管电流、曝光时间等，需根据实际情况调整以获得最佳成像效果。
• 底片评定： 使用专门的评定标准对底片上的影像进行分类，分为合格、返修和不合格三个等级。

实际应用案例

以某大型火电厂为例，在其主蒸汽管道安装过程中，施工单位严格按照 DLT 5069-1996 的要求开展了射线检验工作。通过对所有关键焊缝的抽检，共发现 3 处未熔合缺陷，均按照标准要求进行了返修处理。最终，该工程顺利通过验收，运行至今未出现任何质量问题，充分体现了标准的有效性。

综上所述，DLT 5069-1996 不仅是一项技术规范，更是保障电力系统安全运行的重要屏障。通过科学合理的射线检验手段，可以有效提升焊接质量，降低事故发生率，为我国能源行业的可持续发展贡献力量。
