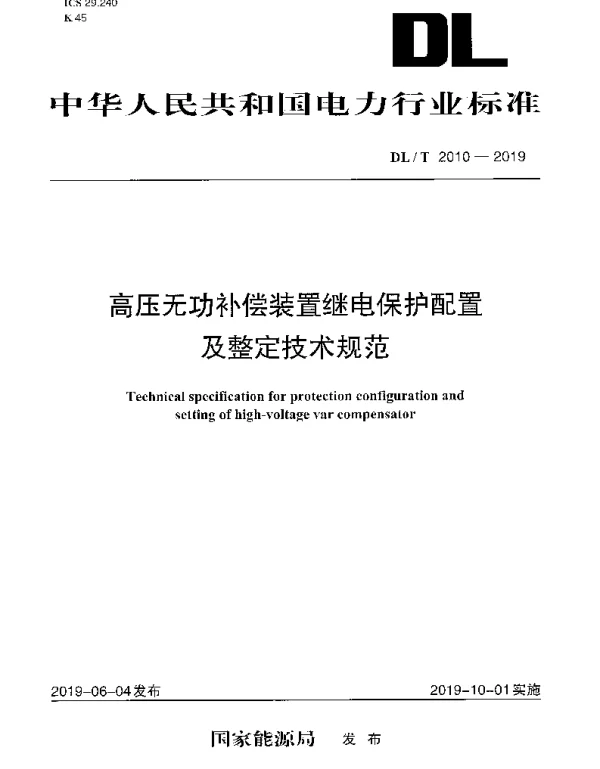

DLT 2010-2019 高压无功补偿装置继电保护配置及整定技术规范

高压无功补偿装置继电保护配置及整定技术规范（DLT 2010-2019）常见问题解答

问题1：DLT 2010-2019标准的主要适用范围是什么？

DLT 2010-2019标准主要适用于3kV及以上电压等级的高压无功补偿装置，规定了继电保护配置及整定的技术要求。该标准旨在确保无功补偿装置的安全运行，防止因过流、过压等问题导致设备损坏或电网故障。

问题2：无功补偿装置的继电保护配置应包括哪些内容？

无功补偿装置的继电保护配置应包括以下内容：

• 过电流保护
• 过电压保护
• 欠电压保护
• 不平衡保护（如三相不平衡）
• 温度保护（针对电容器组的过热保护）
• 防雷保护

这些保护措施需根据具体应用场景进行合理配置。

问题3：如何确定无功补偿装置的过电流保护整定值？

过电流保护的整定值应根据以下原则确定：

• 整定值应大于装置额定电流的1.3倍，以避免误动作。
• 同时，整定值应小于装置的最大允许电流，以确保设备安全。
• 整定值还需考虑短路电流的影响，并留有一定的裕度。

具体计算方法可参考DLT 2010-2019中的相关规定。

问题4：为什么需要设置欠电压保护？

欠电压保护是为了防止因供电电压过低而导致无功补偿装置无法正常工作，甚至对电网造成不良影响。当电压低于设定值时，保护装置会自动切断补偿装置，避免进一步的问题。

问题5：DLT 2010-2019中关于不平衡保护的具体要求是什么？

不平衡保护主要用于检测三相电流或电压的不平衡情况。具体要求包括：

• 不平衡保护应能够快速响应并采取措施。
• 保护动作时间通常不超过1秒。
• 保护整定值应根据实际运行条件调整，确保既能保护设备又能减少误动作。

不平衡保护是保障设备长期稳定运行的重要措施之一。

问题6：DLT 2010-2019是否对防雷保护有具体要求？

是的，DLT 2010-2019明确规定无功补偿装置应具备有效的防雷保护措施。具体要求包括：

• 在装置的输入端安装浪涌保护器（SPD）。
• 确保接地系统符合相关规范，接地电阻不大于4欧姆。
• 定期检查防雷设施的有效性，及时更换失效元件。

防雷保护对于防止雷击引起的设备损坏至关重要。

问题7：DLT 2010-2019中提到的温度保护是如何实现的？

温度保护通常通过安装温度传感器来监测电容器组的温度变化。当温度超过设定阈值时，保护装置会触发报警或断开电路。具体实现方式包括：

• 使用热敏电阻或其他温度感应元件。
• 设置合理的温度保护阈值，避免误动作。
• 定期校验温度传感器的准确性。

温度保护可以有效延长电容器组的使用寿命。
