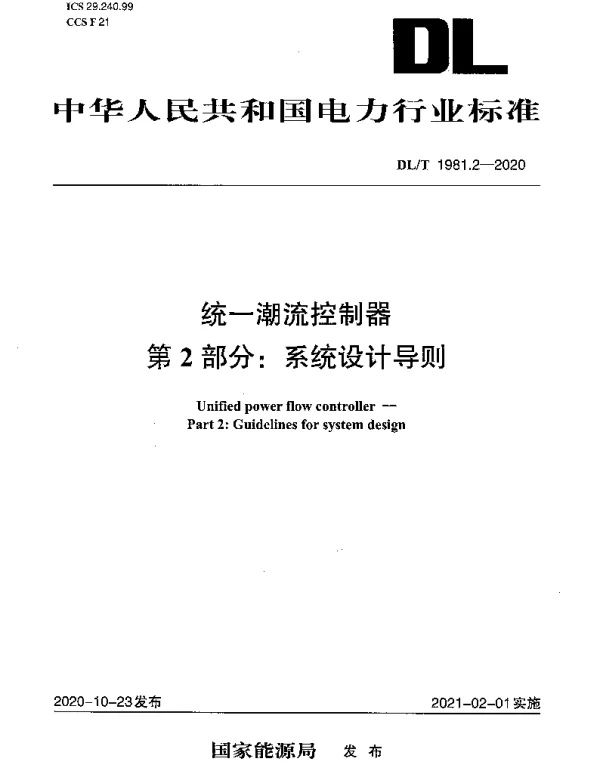

DLT 1981.2-2020 统一潮流控制器第2部分：系统设计导则

常见问题解答（FAQ）

DLT 1981.2-2020统一潮流控制器（UPFC）系统设计导则是电力系统领域的重要标准，用于指导UPFC的设计与应用。以下是围绕该标准的常见问题及其详细解答。

1. 什么是DLT 1981.2-2020标准？

DLT 1981.2-2020是中国电力行业的一项技术标准，属于统一潮流控制器（UPFC）系列标准的第二部分。该标准主要规定了UPFC系统的总体设计原则、功能要求、技术指标及系统配置等内容，为UPFC在实际工程中的应用提供了详细的指导。

2. UPFC的主要功能是什么？

UPFC是一种先进的柔性交流输电系统（FACTS）设备，其主要功能包括：

• 控制线路潮流，优化电网功率分布；
• 提高系统稳定性，抑制振荡；
• 调节节点电压，改善电能质量；
• 增强电网的运行灵活性和可靠性。

3. DLT 1981.2-2020标准适用于哪些场景？

该标准适用于以下场景：

• 新建或改造的UPFC工程设计；
• 需要优化潮流分布的高压输电线路；
• 需要提升电压稳定性的关键节点；
• 需要解决电网阻塞问题的区域。

4. UPFC的核心组件有哪些？

根据DLT 1981.2-2020标准，UPFC的核心组件包括：

• 串联补偿单元（SCU），用于调节线路阻抗；
• 并联补偿单元（PCU），用于调节节点电压；
• 能量管理系统（EMS），用于协调控制两个单元。

5. 如何选择UPFC的额定容量？

UPFC的额定容量应根据以下因素确定：

• 目标电网的最大传输功率需求；
• 线路阻抗特性及电压水平；
• 典型运行工况下的潮流分布；
• 结合DLT 1981.2-2020中推荐的计算方法进行精确评估。

6. UPFC系统设计时需要考虑哪些技术指标？

根据DLT 1981.2-2020，UPFC系统设计需满足以下技术指标：

• 控制精度：潮流偏差小于±5%；
• 响应时间：动态响应时间不超过200ms；
• 电压调节范围：±10%的节点电压调节能力；
• 谐波含量：注入电网的谐波畸变率低于5%。

7. UPFC系统设计是否需要考虑环境影响？

是的，DLT 1981.2-2020明确指出，UPFC系统设计需综合考虑以下环境因素：

• 电磁兼容性（EMC），避免对周边设备造成干扰；
• 噪声控制，确保符合相关环保法规；
• 散热设计，保证设备长期可靠运行。

8. UPFC系统运行维护需要注意哪些事项？

根据DLT 1981.2-2020，UPFC系统运行维护应注意以下几点：

• 定期检查设备状态，确保各模块正常工作；
• 监控控制系统参数，及时调整异常情况；
• 定期校准测量装置，保持数据准确性；
• 遵循操作规程，防止误操作导致故障。

9. UPFC系统是否可以与其他FACTS设备协同工作？

是的，DLT 1981.2-2020支持UPFC与其他FACTS设备（如STATCOM、TCSC等）协同工作。通过统一的控制系统，可以实现多种设备间的互补优化，进一步提升电网性能。

10. 如何验证UPFC系统的设计方案是否符合标准？

验证UPFC设计方案是否符合DLT 1981.2-2020的要求，可采取以下步骤：

• 对照标准逐项核对设计参数；
• 开展仿真分析，验证功能实现效果；
• 组织专家评审，确保设计合理性和可行性。
