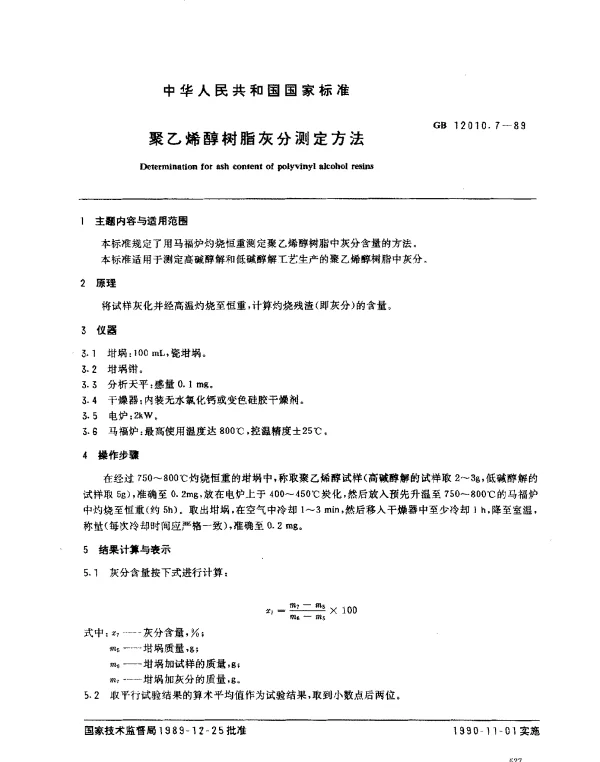

GB 12010.7-1989 聚乙烯醇树脂灰分测定方法

关于GB 12010.7-1989聚乙烯醇树脂灰分测定方法的常见问题解答

以下是关于GB 12010.7-1989标准中聚乙烯醇树脂灰分测定方法的一些常见问题及其详细解答。

1. GB 12010.7-1989标准的主要用途是什么？

答：GB 12010.7-1989是中国国家标准，用于规定聚乙烯醇树脂灰分测定的具体方法。灰分测定是评估聚乙烯醇树脂纯度的重要指标之一，能够帮助生产者和使用者了解树脂中的无机杂质含量。

2. 灰分测定对聚乙烯醇树脂的质量有何影响？

答：灰分含量反映了聚乙烯醇树脂中无机杂质（如金属氧化物）的多少。灰分过高可能表明树脂在生产过程中混入了过多的杂质，这会影响树脂的性能，例如降低其热稳定性或机械强度。因此，灰分测定是质量控制的重要环节。

3. 如何进行聚乙烯醇树脂灰分的测定？

答：根据GB 12010.7-1989标准，测定步骤如下：

• 将样品均匀混合后称取一定量（通常为2克）。
• 将样品放入高温炉中，在550℃±25℃下灼烧至恒重。
• 冷却后称量残留物的质量。
• 计算灰分含量，公式为：灰分含量 = （残留物质量 / 样品质量）× 100%。

4. 为什么需要将温度控制在550℃±25℃？

答：550℃是聚乙烯醇树脂完全分解并挥发的温度范围。在这个温度下，树脂中的有机成分会被彻底燃烧，而无机成分（即灰分）则会以氧化物的形式保留下来。如果温度过低，有机物可能未完全分解；如果温度过高，则可能导致灰分发生化学变化，影响结果准确性。

5. 测定过程中需要注意哪些事项？

答：在测定过程中，需要注意以下几点：

• 样品需充分混合，确保代表性。
• 高温炉需预热至设定温度，并保持恒温。
• 称量时需使用精度较高的天平。
• 灼烧后的残留物需在干燥器中冷却至室温后再称量。

6. 灰分测定的结果是否可以作为唯一质量评价指标？

答：灰分测定仅是聚乙烯醇树脂质量评价的一部分。虽然灰分含量能反映树脂的纯度，但还需要结合其他指标（如粘度、醇解度等）进行全面评估。因此，灰分测定结果不能单独作为唯一的质量评价依据。

7. 如果灰分测定结果超出标准要求，应该如何处理？

答：如果灰分测定结果超出标准要求，建议采取以下措施：

• 检查生产工艺，查找可能引入杂质的原因。
• 优化原材料选择，确保原料的纯净度。
• 加强生产过程中的质量控制。
• 重新检测，确认结果的准确性。

8. GB 12010.7-1989标准是否适用于所有类型的聚乙烯醇树脂？

答：GB 12010.7-1989标准主要适用于工业用聚乙烯醇树脂。对于某些特殊用途的树脂（如食品级或医药级），可能需要更严格的检测方法和更高的质量要求。
