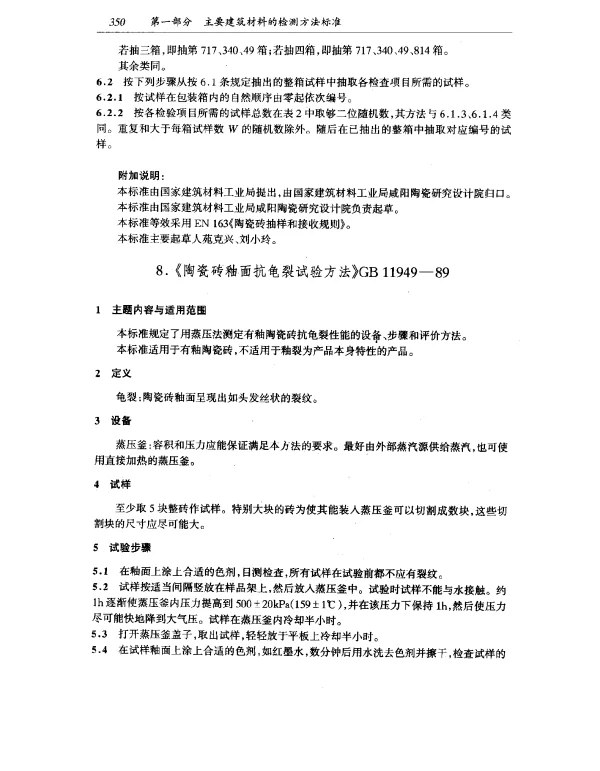

GB 11949-1989 釉面抗龟裂试验方法

GB 11949-1989 釉面抗龟裂试验方法

GB 11949-1989 是一项关于釉面抗龟裂性能测试的国家标准，主要用于评估陶瓷制品在特定温度和湿度条件下的耐久性。这项标准对于确保陶瓷产品的质量具有重要意义，尤其是在建筑装饰、家居用品等领域。

本文将从标准背景、试验原理、试验步骤以及结果分析四个方面对 GB 11949-1989 进行详细探讨，并结合实际案例说明其应用价值。

一、标准背景

随着陶瓷工业的发展，釉面抗龟裂性能成为衡量产品质量的重要指标之一。釉面龟裂不仅影响美观，还可能导致产品功能失效，因此需要一套科学合理的测试方法来评估其抗裂能力。GB 11949-1989 的制定旨在统一测试流程，提高检测效率，为行业提供可靠的技术支持。

• 该标准适用于各种类型的釉面陶瓷制品。
• 规定了试验环境、设备要求及操作规范。

二、试验原理

GB 11949-1989 基于热应力理论设计试验方案。具体而言，在恒定温度下，通过快速冷却或加热的方式模拟极端温差条件，观察釉层是否出现裂纹或剥落现象。这种模拟能够有效反映釉面的实际使用情况。

关键点： 试验的核心在于控制温差幅度与持续时间，以确保测试结果准确可靠。

三、试验步骤

以下是按照 GB 11949-1989 标准执行的一般试验步骤：

• 准备试样：选取符合规格要求的陶瓷样品若干。
• 设定参数：确定试验所需的最高温度、最低温度及循环次数。
• 加载试样：将试样放置于试验箱内，确保受热均匀。
• 启动程序：运行试验设备，记录每次循环后的外观变化。
• 数据分析：统计裂纹数量、宽度等数据，计算抗龟裂指数。

四、结果分析

通过对多次试验数据的整理与对比，可以得出以下结论：

• 良好的釉面抗龟裂性能直接关系到产品的使用寿命。
• 不同材质的陶瓷制品对温差的敏感程度存在差异，需针对性优化配方。
• 定期进行此类测试有助于企业改进生产工艺，提升市场竞争力。

综上所述，GB 11949-1989 提供了一套标准化的釉面抗龟裂试验方法，为企业提供了重要的技术参考。未来，随着新材料和技术的应用，该标准仍有进一步完善的空间。
