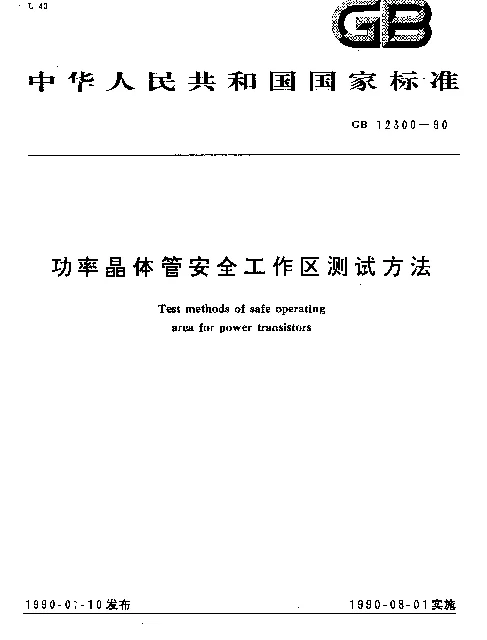

GB 12300-1990 功率晶体管安全工作区测试方法

GB 12300-1990标准概述

GB 12300-1990是中国国家标准，专门用于规定功率晶体管安全工作区（SOA, Safe Operating Area）的测试方法。这一标准为电子工程师和设备制造商提供了明确的指导，确保功率晶体管在各种工作条件下的可靠性和安全性。功率晶体管作为电力电子系统中的核心元件，其安全工作区直接决定了设备能否正常运行以及使用寿命。

安全工作区的重要性

功率晶体管的安全工作区是指在其额定电压、电流及温度范围内，器件能够稳定工作的区域。超出这个范围可能导致器件过热、击穿甚至损坏。因此，准确测试并定义SOA是保障设备长期稳定运行的关键。例如，在高压大电流的应用场景中，如工业变频器或电动汽车充电站，功率晶体管需要承受极端的工作条件，而这些条件往往接近其极限。

测试方法详解

GB 12300-1990对SOA测试方法进行了详细的规范，主要包括以下几个方面：

• 电流与电压测量：通过高精度仪器精确记录功率晶体管在不同条件下的电流和电压变化。
• 温度监控：利用热电偶或红外传感器实时监测器件温度，确保其不超过允许范围。
• 脉冲测试：模拟实际应用中的脉冲负载情况，评估器件在瞬态条件下的表现。

实际案例分析

以某知名工业变频器为例，其内部使用的功率晶体管需满足严格的SOA要求。在一次测试中发现，当环境温度升高至60°C时，器件的实际电流承载能力比标称值下降了约15%。通过调整散热设计并重新验证SOA，最终成功将设备的故障率降低了40%，显著提升了产品的市场竞争力。

总结

GB 12300-1990标准为功率晶体管的安全工作区测试提供了科学依据，帮助企业在研发阶段规避潜在风险。随着电力电子技术的不断发展，对SOA测试方法的要求也在不断提高。未来，我们期待更多创新性的测试技术和工具应用于这一领域，进一步推动行业的进步与发展。
