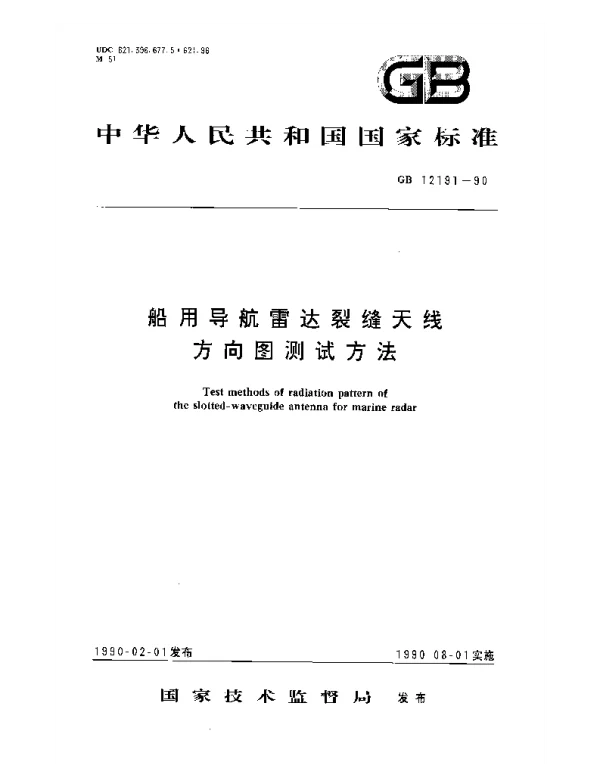

GB 12191-1990 船用导航雷达裂缝天线方向图测试方法

GB 12191-1990 船用导航雷达裂缝天线方向图测试方法常见问题解答

以下是关于GB 12191-1990标准中涉及船用导航雷达裂缝天线方向图测试方法的一些常见问题及其解答。

1. 什么是GB 12191-1990标准？

回答： GB 12191-1990是中国国家标准化管理委员会发布的一项国家标准，用于规范船用导航雷达裂缝天线方向图的测试方法。该标准详细规定了测试环境、设备要求及测试流程，旨在确保雷达天线性能的一致性和可靠性。

2. 裂缝天线方向图测试的目的是什么？

回答： 裂缝天线方向图测试的主要目的是评估天线在不同角度上的辐射特性，包括主波束的宽度、副瓣电平及零点深度等参数。这些数据对于判断天线是否符合设计指标至关重要，同时也能帮助优化雷达系统的整体性能。

3. 测试时需要哪些设备？

回答： 根据GB 12191-1990标准，测试设备主要包括：

• 信号源：用于提供稳定的射频信号。
• 接收机：用于检测天线接收到的信号强度。
• 转台：用于精确控制天线的旋转角度。
• 测量仪器：如功率计或矢量网络分析仪，用于记录测试数据。
• 屏蔽室或开阔场地：用于减少外界干扰。

4. 如何选择合适的测试环境？

回答： 测试环境的选择直接影响测试结果的准确性。建议在以下两种环境中进行测试：

• 屏蔽室：适合室内测试，能够有效隔离外部电磁干扰。
• 开阔场地：适合室外测试，适用于大型天线或特殊场景。

5. 测试过程中如何保证数据的准确性？

回答： 为了保证数据准确性，应注意以下几点：

• 校准测试设备，确保其工作状态正常。
• 保持测试环境稳定，避免温度、湿度等因素对测试结果的影响。
• 严格按照标准操作流程执行测试，记录完整的过程数据。
• 定期维护测试设备，确保其精度符合要求。

6. 测试完成后如何处理数据？

回答： 测试完成后，应将采集的数据整理为方向图曲线，并与设计指标进行对比分析。如果发现偏差超出允许范围，则需排查原因并重新测试。最终结果应形成完整的测试报告，包括测试条件、数据图表及结论等内容。

7. GB 12191-1990标准是否适用于所有类型的船用雷达天线？

回答： 不完全适用。该标准主要针对裂缝天线的方向图测试，而对于其他类型（如抛物面天线）的雷达天线，可能需要参考其他相关标准。因此，在实际应用中需根据具体天线类型选择合适的测试方法。

8. 如果没有标准设备，能否自行搭建测试系统？

回答： 在不具备标准设备的情况下，可以尝试搭建简易测试系统，但需注意以下几点：

• 确保设备精度满足测试需求。
• 严格遵循测试流程，尽量减少人为误差。
• 测试完成后，需通过对比实验验证结果的可靠性。

9. 如何判断天线方向图是否合格？

回答： 判断天线方向图是否合格，需结合设计指标和实际测试数据进行综合分析。通常，合格的标准包括：

• 主波束宽度符合设计要求。
• 副瓣电平低于规定限值。
• 零点深度满足预期效果。

10. 是否有替代标准可用？

回答： 随着技术发展，部分领域已推出更新的标准，如GB/T 13420-2008《船用雷达天线通用技术条件》。如果条件允许，建议优先采用最新版本的标准，以获得更准确的测试结果和更高的技术要求。
